| Heeresfeuerwerkerei - Richtlinien für den Gebrauch und das Nachprüfen der Lehren in den Heeres-Munitionsanstalten |
| B. Nachprüfen der Lehren auf Abnutzung |
| I. Prüfen der Lehren mit Hilfe von Abnutzprüfern, Gegenlehren und Einstellehren |
| 43. |

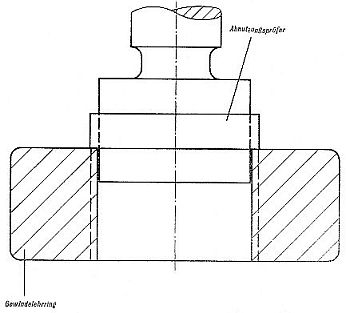

Der Abnutzungsprüfer für den Gut-Gewindelehrring ist ein Gewindelehrdorn mit nur zwei bis drei Gewindegängen, die im Außendurchmesser stark abgeflacht und im Ge-windegrund freigearbeitet wurden (Bild 26). |
|
Dieser Abnutzungsprüfer soll sich nicht in den Gewindelehrring einschrauben lassen. |
|
|
Bild 26 |
|
|
|
|
| 44. |
Für die Kriegsdauer wurde angeordnet, daß sich der Abnutzungsprüfer so weit in den Gewindelehrring einschrauben lassen darf, daß er auf der anderen Stelle des letzteren nicht hervorsteht. Bei Werkstücken, deren Gewindelänge gleich oder klei-ner ist als die des Lehrrings, darf jedoch der Abnutzungsprüfer nur höchstens bis zur halben Gewindelänge (des Werkstücks) sich einschrauben lassen. |
| 45. |

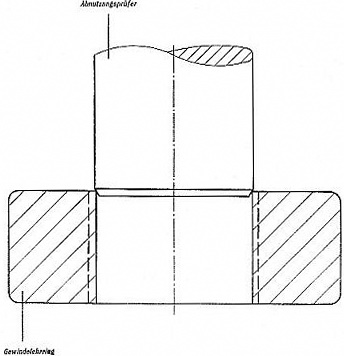

Bei älteren Gewindelehren sind als Abnutzungsprüfer für den Gut-Gewindelehrring noch glatte zylindrische Lehrdorne vorgesehen, die sich nicht in den Mutterkern-durchmesser des Lehrrings einführen lassen dürfen (Bild 27). |
|
Bild 27 |
|
|
|
|
| 46. |

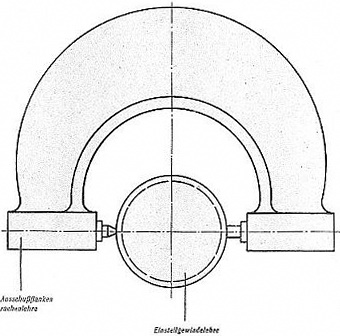

Die für die Ausschußprüfung vorgesehenen Ausschußflankenrachenlehre (Nr. 11 und 12) soll so eingestellt sein, daß die Lehre bei sanfter Flankenberührung durch ihr Eigengewicht über die betreffende Einstellgewindelehre geht (Bild 28). Ist die Ra-chenlehre abgenutzt, so ist diese Flankenberührung nicht mehr vorhanden und die Meßkörper müssen nachgestellt werden. |
| 47. |

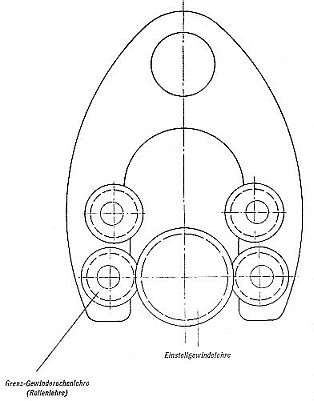

Sind Rollenlehren für die Bolzenprüfung vorgesehen (Nr. 14), so ist mit Hilfe von Ein-stellgewindelehren das vordere und hintere Rollenpaar einzustellen (Bild 29). Zu die-sem Zweck sind die Achsen der Rollen nicht konzentrisch, sondern exzentrisch gela-gert, so daß durch Verdrehen dieser Achsen mit Hilfe eines Schlüssels die Rollen ein-ander genähert bzw. entfernt werden können. |
|
Bild 28 |
|
|
|
|
|
Die Einstellung soll so erfolgen, daß die Lehre durch ihr Eigengewicht bei sanfter Be-rührung der Gewindeflanken über die betreffende Einstellgewindelehre geht. |
|
| 48. |
Rachenlehren für den Außendurchmesser des Bolzengewindes sind wie andere glatte Rachenlehren mit Hilfe von Prüfscheiben oder Meßstäben auf Abnutzung zu prüfen (Bild 19). |
|
