18. Bei S-Minen ohne Sprengkapsel-Halterung⁵⁾ dürfen die Sprengkapseln erst an der Verwendungsstelle eingesetzt werden.

Bei S-Minen mit Sprengkapsel-Halterung sind die Sprengkapseln bereits vor dem Ab-marsch zum Verlegen einzusetzen.

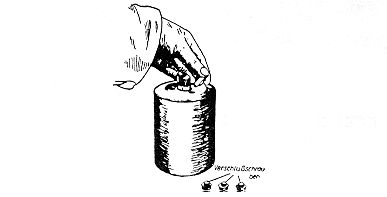

19. Zum Einsetzen der Sprengkapsel werden die drei Verschlußschrauben (Bild 1) mit dem Schraubenzieher oder mit dem Spannschlüssel für T.Mi.Z. 35 abgeschraubt und drei Sprengkapseln Nr. 8 mit der Öffnung nach unten eingesetzt (Bild 4), damit die Zünd-flamme der Verzögerungsröhrchen in die Sprengkapsel hineinschlagen kann.

Die Verschlußschrauben mit einwandfreien Dichtungen sind wieder einzuschrauben und festzuziehen.

20. Unbrauchbare Dichtungen sind durch neue zu ersetzen, da durch Eindringen von feuchter Luft oder von Wasser der Verzögerungssatz unbrauchbar und dadurch die Mine unwirksam wird (16).

Sind zusätzliche Dichtungen nicht vorhanden (Zündmittelkästen alter Lieferung), so sind die Verschlußschrauben halb einzuschrauben und mit Kabelwachs, Paraffin (nur im Winter anwendbar) oder Kaltklebemittel abzudichten. Sind auch diese Mittel nicht vorhanden, so ist ein gerolltes Stück Isolierband ringartig unterzuklemmen, ehe die Verschlußschrauben fest angezogen werden. In diesem Falle ist einwandfreie Abdichtung erforderlich.

21. Beim Verwenden der S-Mine ohne Sprengkapsel-Halterung (vgl. 18) als Druckmine mit S.Mi.Z.35 (25–32) wird der S.Mi.Z.35 erst in Nähe der Einbaustelle an einem gegen Witterungseinflüsse, insbesondere gegen Regen und Feuchtigkeit geschützen Ort auf die S-Mine aufgeschraubt. Beim Eindringen von Feuchtigkeit oder Verunreinigungen in die S-Mine muß mit Versagern gerechnet werden.

Vor Verwenden des S.Mi.Z.35 alter Fertigung ist darauf zu achten, daß das Entgasungs-loch (Bild 2) mit Paraffin verschlossen ist, da sonst Feuchtigkeit eindringen kann, die den Zündsatz unbrauchbar und damit die S-Mine unwirksam macht. Bei Neuanfertigung des S.Mi.Z.35 fällt das Entgasungsloch fort (Fußnote 1, Seite 10).

22. Nachdem die Verschlußschraube des Zünders (Bild 2) und die Verschlußkappe der S-Mine (Bild 1) mit der Hand entfernt sind, wird der Zünder auf die Mine aufgeschraubt.

Zur Abdichtung des S.Mi.Z.35 muß der unter der Verschlußkappe befindliche Dichtungring auf der Mine verbleiben (Bild 1).

23. Beim Verwenden der S-Mine als Drahtmine mit Z.Z.35 (33–36) ist das Zwischen-stück zum Anschluß von 2 Z.Z.35 erforderlich (Bild 5).

24. Vor dem Einbau sind die Zwischenstücke auf Gußfehler zu prüfen, insbesondere da-rauf, ob der Durchgang von den beiden oberen Löchern zum unteren Loch frei ist, da an-dernfalls die Zündflamme nicht durchschlagen kann. Ferner ist zu beachten, daß das Ent-gasungsloch an der Seite (2 mm Ø) mit Paraffin verschlossen ist, da sonst Feuchtigkeit eindringt und die S-Mine nicht gezündet wird⁶⁾.
