| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 2. England |
|
D. Treibminen mit Berührungszündung |
|
2. Englische Treibmine B |
| Abb. 109: Treibende englische Treibmine B |
|
|

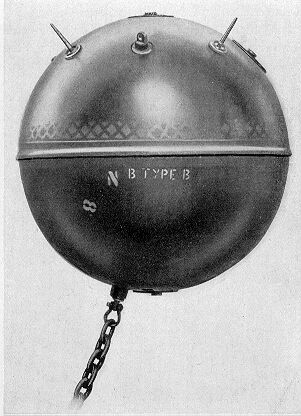

| Abb. 110: Englische Treibmine B |
|
|
|
Durchmesser des Gefäßes |
0,8 m |
|
Ladung |
173 kg |
|
Zündung |
4 Stoßkappen auf oberer Halbkugel |
|
(Wirkungsweise der Zündung siehe Seite 11) und Uhrwerkszündung wie bei Treib-mine (Type A) |
|
Kugelgeäß aus 2 Halbkugeln zusammengeschweißt. Auf der oberen Halbkugel sitzt in der Mitte ein Schraubverschluß, seitlich ein weiterer Verschluß, eine kleine Verschraubung, 2 Heißaugen und 4 Stoßdorne. In der unteren Halbkugel befindet sich (Mitte unten) ein Verschluß, seitlich davon ein angeschweißter Augbolzen, an dem unter Umständen eine Kette befestigt ist. Mit Kette treibt die Mine eben über Grund, ohne Kette eben an der Oberfläche. |
| Scharfwerden und Zündung: Wie bei der Treibmine A. |
| Vorsicht ! |
Mine nicht berühren ! Treibende oder angetriebene englische Treibminen B abschießen bzw. an Ort und Stelle sprengen ! Entschärfen kommt nicht in Frage ! Örtliche Beschädigungen müssen in Kauf genommen werden. Gege-benenfalls ist durch Ansprengen des Gefäßes mit kleiner Ladung zu versuchen an die Zündeinrichtung heranzukommen, die in einem Rohr im Innern des Ge-fäßes sitzt. |
|
|
