D.M.R.V. Nr. 13; Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel; C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmittel: D. Treibminen mit Berührungszündung, 1. Englische Treibmine A

Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel

C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln

2. England

D. Treibminen mit Berührungszündung

1. Englische Treibmine A

Abb. 104: Treibende englische Treibmine A	Abb. 105: Englische Treibmine A

Durchmesser des Gefäßes	0,4 m
Ladung	11,5 kg
Zündung	3 Stoßkontaktdorne (Stoßstangen) – fehlen bei einigen Ausführungen – und stets Uhr-werkszeitzündung, einstellbar zwischen 3 Stunden und 6 Tagen.
	(Wirkungsweise der Zündung siehe Seite 11)

Ausführung a:	Kleines Kugelgefäß. Ein senkrecht durchlaufendes Rohr mit Verschrau-bung an den Enden hält die beiden Kugelschalen zusammen. Auf der oberen Schale sitzen 3 Stoßdorne und eine Verschlußkappe. An dem aus der unteren Schale herausragenden Rohrende sitzt ein Stabilisierungs-stab von 1 m Länge, an dem zur Regelung des Auf- oder Untertriebes verschiedene Gewichte angesetzt werden können.
	Schärfervorgang: Ein Uhrwerk einstellbar zwischen 3 Stunden und 6 Tagen, liegt im Zündstromkreis und bewirkt nach der eingestellten Zeit den Zerknall der Mine, wenn nicht vorher ein Stoßdorn umgebogen ist, wodurch der Zündstromkreis ebenfalls geschlossen wird und die Mine detoniert.

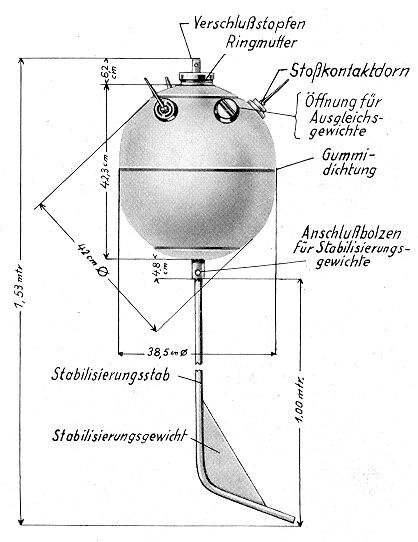

Abb. 106: Englische Treibmine A
– Ausführung a –

Ausführung b:	Der Stab an der unteren Halbkugel ist durch ein 5 kg Gewicht ersetzt. Restauftrieb fast Null. Mine pendelt in der Strömung auf und nieder.
Ausführung c:	5 Gewicht durch 6 kg Gewicht ersetzt. Untertrieb aufgehoben durch Holzschwimmer an 0,70 m Leine. Mine treibt 70 cm unter der Wasser-oberfläche.
Ausführung d:	Stoßdorne, Gewichte, Schwimmer fehlen. In den Öffnungen für die Stoßdorne sitzen Stahlringe, um Untertrieb herzustellen. Nur Zeitzün-dung. Mine treibt als Grundmine und soll in den Wirbeln hinter Brücken-pfeilern u. dgl. liegen bleiben.
Ausführung e:	Wie Ausführung d, jedoch hat das Gefäß einen Blechschwimmer erhal-ten, der mit einem Rahmen oben auf dem Gefäß befestigt ist. Nur Zeit-zündung. Mine treibt an der Oberfläche.

Abb. 107: Englische Treibmine A
– Ausführung b - e –

Ausführung f:

Wie Ausführung b, jedoch ist statt des Gewichtes an der unteren Halb-kugel eine geschlossene gußeiserne Schale angeschraubt, in der 2 Blei-stücke liegen.

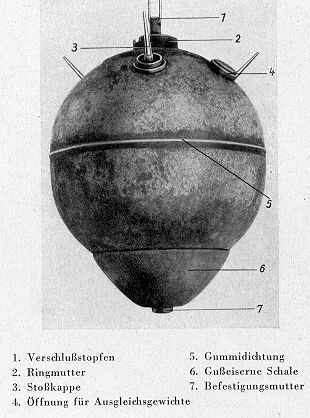

Abb. 108: Englische Treibmine A
– Ausführung f –

Weiteres Vorkommen verschiedener Arten: Mehrere Minen mit Hanftau von 25 m Länge miteinander verbunden. Untertrieb durch Cellonschwimmer aufgehoben. Minen schweben.

Salzstückaschalter eingebaut, so daß Mine erst nach Schmelzen des Salzstückes scharf ist.

Verschiedene Herrichtung des Zeituhrwerkes: Scharfschalten nach 3 bis 24 Stunden. De-tonation nach 12 Stunden bis 6 Tagen.

Vorsicht ! Mine nicht berühren ! Treibende oder angetriebene englische Treibminen A abschießen bzw. an Ort und Stelle sprengen. Entschärfen kommt nicht in Frage.
