| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 2. England |
|
A. Minen mit Berührungszündung |
|
9. Mark XXVII – mit Reileiße – |
|
|
|
|
|
Durchmesser des Gefäße |
0,80 m, wie Mark XIX |
|
Ladung |
43 kg, wie Mark XIX |
|
Zündung |
4 Stoßkappen auf dem Umfang der oberen Halbkugel und Reißleine, die an einer dieser Stoßkappen befestigt ist. |
|

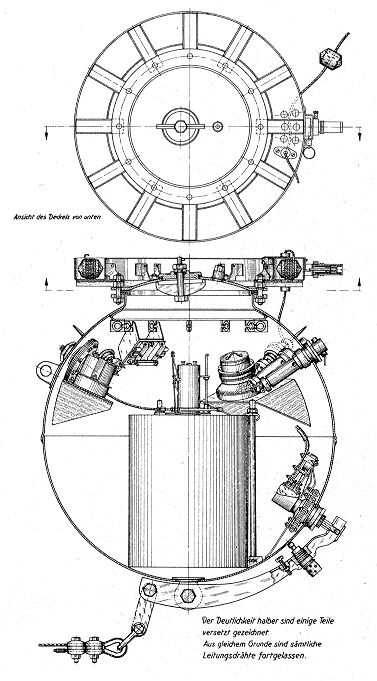

Hierzu ist das Kugelgefäß der Mark XIX Ausführung b (mit Hebelarm an der unteren Kugel-hälfte) benutzt worden. Zusätzlich sind verwandt worden: 1 Reißleine mit Korkstücken, die an einer der Stoßkappen auf der oberen Kugelhälfte befestigt ist. Um den gewölbten Deckel (mit 1 größeren und 3 kleineren Verschraubungen), der die Öffnung mit Flansch in der Mitte der oberen Halbkugel abschließt, sitzt ein ringförmiger Blechkäfig, in welchem die Reißleine vor dem Wurf liegt. Das eine Ende der Reißleine ist durch ein Loch des Käfigs zu einer der Stoßkappen geführt. Auf der oberen Kugelhälfte sitzen außerdem noch, wie bei der Mark XIX, 3 Heißaugen, 1 kleinere und 2 größere Verschraubungen. – Die Mine ist meistens mit 2facher Z.E. mit je einem Versenkzünder hergerichtet. |
| Schärfer- bzw. Entschärfervorgang: wie bei Mark XIX. |
| Zündersitz mit Sprengbüchse: wie bei Mark XIX. |
|
|
| Abschießen der treibenden Mark XXVII mit Reißleine |
| – wie Mark III – |
|
Besondere Vorsicht ! Reißleine nicht berühren ! Detonationsgefahr ! |
| Sprengen und Entschärfen der angetriebenen Mark XXVII mit Reißleine |
|
Vorsicht ! Gefäß nicht berühren ! Nicht an
Reißleine oder Ankertau ziehen ! |
| Sprengen: Sprengladung unten am Gefäß beim Hebelarm ansetzen. |
| Entschärfen (nur wenn Sprengung an Ort und Stelle nicht möglich ist): |
|
Wie bei Mark XIX Zünder und Sprengbüchse ausbauen. Versenkzünder ausschrauben (seitlich stellen, nicht in Schußrichtung !), zuletzt Stoßkappen abschrauben. |
 |
