D.M.R.V. Nr. 13; Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel; C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmittel: 8. Mark XX

Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel

C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln

2. England

A. Minen mit Berührungszündung

8. Mark XX – mit Antennenzündung –

Abb. 75: Treibende Mark XX mit An.Z.

Länge des Gefäßes	wie bei Mark XIV.
Durchmesser des Gefäßes	etwa 1 m
Ladung	225 kg oder
	140 kg (Ladungskasten auswechselbar).
Zündung	Untere Antenne und 8 Stoßkappen,
	davon 4 auf dem Umfang der oberen,
	4 auf dem Umfang der unteren Halbkugel, oder
	obere Antenne und 4 Stoßkappen auf dem Umfang der unteren Halbkugel.
	(Wirkungsweise der Zündung siehe S. 11/12).

Die Mine ist mit oberer oder unterer Antenne geworfen. Beide Ausführungen haben ge-meinsam die eiförmige Gefäßform (2 Halbkugeln, die durch ein zylindrisches Mittelstück verbuden sind) und die Entschärfer-Platte an der unteren Halbkugel.

Schärfer- bzw. Entschärfervorgang: Die Zugkraft am Ankertau bewirkt durch Hebel-übertragung

a)	Einlegen eines Schalters im Innern der E.-Platte (Stromkreis Stoßkappe bzw. Anten-ne/Zünder geschlossen),
b)	Spannen der Entschärferfeder,
c)	Betätigen des Bowdenzuges, wodurch Zünder von Sicherheitsstellung auf Spreng-büchse fällt; Mine ist scharf !

Aufhören der Zugkraft am Ankertau (Schneiden oder Reißen des Ankertaus) bewirkt:

a)	die Entschärferfeder entspannt sich,
b)	der Schalter wird wieder ausgelegt (Stromkrei Stoßkappen bzw. Antenne/Zünder un-terbrochen): Mine ist unscharf !

Zündersitz mit Sprengbüchse: wie bei Mark XIV auf dem Ladungskasten im Innern des Gefäßes, zu erreichen durch Handloch im Deckel.

a. Mark XX – mit An.Z. – untere Antenne

Um den oberen gewölbten Deckel, der einen Flansch abschließt, sitzt ein Kupferring als Elektrode. Auf dem Deckel sitzen seitlich 2 Tragaugen, 1 kleine Verschraubung, in der Mitte ein Handloch. Auf dem Umfang der oberen Halbkugel sitzen 3 Heißaugen und 4 Stoßkappen, auf dem Umfang der unteren Halbkugel 4 Stoßkappen und 2 Verschraubun-gen, davon 1 als Durchführung der unteren Antenne. Diese selbst ist als Bronzseil gefer-tigt und wird zugleich als Ankertau benutzt.

Abb. 76: Mark XX – mit An.Z.
untere Antenne

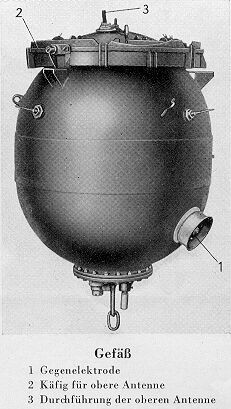

Abb. 77: Mark XX – mit An.Z.
– obere Antenne –

Abb. 78: Mark XX
– obere Antenne – Gefäß von oben gesehen –

b. Mark XX – mit An.Z. – obere Antenne

Durch die kleine seitliche Verschraubung im oberen Deckel wird die obere Antenne durch-geführt. Statt des Kupferringes (siehe auch Mark XX untere Antenne) ist um den Deckel herum ein ringförmiger Käfig angeschraubt und auf 3 Halterungen am Gefäß gelagert; in dem Käfig ist die obere Antenne vor dem Wurf eingelagert. Auf der unteren Halbkugel ist die Gegenelektrode befestigt. Sonst wie Mark XX – mit An.Z. – untere Antenne –, jedoch fehlen die 4 unteren Stoßkappen.

Abschießen der treibenden Mark XX mit An.Z.:

wie Mark III

Besondere Vorsicht ! Antenne nicht berühren ! Detonationsgefahr !

Sprengen oder Entschärfen angetriebener Mark XX mit An.Z.

Vorsicht ! Antenne und Gefäß nicht berühren ! Nicht am Ankertau ziehen !
Lebensgefahr !

Sprengen: Sprengladung an der unteren Halbkugel ansetzen.

Entschärfen (nur wenn Sprengung an Ort und Stelle nicht möglich ist):

Zuerst wie bei Mark XIV Zünder vorsichtig ausbauen, anschließend Sprengbüchse entfer-nen. Stoßkappen abschrauben. Solange Zünder nicht entfernt ist, eisernes Werkzeug nicht mit Kupferelektrode in Berührung kommen lassen.
