| Merkblatt - Minensperren im Winter |
| II. Flaschen-Eismine |
| C. Scharfmachen |
|
Eismine |
| 22. | a) |
Eisminen – einzeln – möglichst in geschütztem Raum scharfmachen (keine Anhäu-fung !). Scharfgemachte Minen sofort in eine anderen Raum bringen. |
|
Bild 7 |
|
|
|
Bild 8 |
|
|
| b) | Verschlußkappe abschrauben. | |
| c) |
Sprengkapsel Nr. 8 auf den Nippel des Zünders bis zum Anschlag aufschieben und mit der beigegebenen oder einer gewöhnlichen Würgezange festwürgen (Bild 7 und 8). |
|
| d) |
Mit einem Rundhölzchen in Stärke der Sprengkapsel durch die Bohrung des Holz-stopfens hindurch eine Vertiefung in der Ladung zur Aufnahme der Sprengkapsel herstellen (Bild 9). |
|
Bild 9 |
|
|
|
Bei Eisminen neuerer Fertigung, die mit Tri als Aufladung aufgefüllt sind, entfällt dieser Vorgang. |
||
| e) |
Den Zünder mit der Sprengkapsel Nr. 8 in die Bohrung des Holzstopfens im Fla-schenhals, ohne Druck auszuüben, so einsetzen, daß das Zündergehäuse im Holzstopfen aufsitzt (Bild 10). |
|
|
Bei Eisminen neuerer Fertigung ist darauf zu achten, daß die Sprengkapsel mit der Aufladung in Berührung kommt. |
|
Bild 10 |
|
|
|
Der Scherdraht, der den Schlagbolzen hält, ist nicht zu entfernen, er wird durch die Zerknallübertragung abgeschert. |
||
| f) |
Verschlußkappe mit Gummidichtungsring wieder aufschrauben (Bild 11), wobei darauf zu achten ist, daß Verschlußkappe und Flaschenhals trocken und frei von Schwitzwasser sind, da sonst keine Dichtung erreicht wird. |
|
| g) |
Fuge zwischen Verschlußkappe und Flasche sorgfältig mit Kabelwachs abdichten. |
|
| h) |
Ring- bzw. haubenförmige Gummidichtungen (Bild 12 und 13) überstreifen. |
|
Bild 11 |
|
|
|
Bild 12 |
|
|
|
Bild 13 |
|
|
| Elektrisch zu zündende Anfangseismine |
| 23. | a) |
Verschlußkappe abschrauben, Holzstopfen entfernen und Vertiefung im Spreng-stoff (wie bei der Eismine beschrieben) für die Sprengkapsel des Glühzünders herstellen. |
| b) |
Verschlußkappe für Glühzünder 28 mit innenliegenden Gummidichtungsring auf den Flaschenhals aufschrauben und wie bei der Eismine abdichten. |
|
| c) |

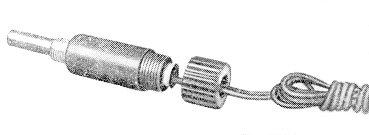

Vom Glühzylinder 28 Zünderhalter-Oberteil abschrauben (Bild 14). |
|
| d) |
Zwischenraum zwischen Glühzylinder und Zündhalterbohrung gut mit Kabelwachs so ausfüllen, daß ein Teil des Kabelwachses etwas über den Rand des Zünderhal-ters emporragt. Hierauf Zünderhalter-Oberteil fest aufschrauben. |
|
Bild 14 |
|
|
|
Das Kabelwachs muß durch die Bohrung des Zünderhalter-Oberteils hindurchtre-ten und die Zünderdrähte mit Kabelwachs dicht umgeben, damit kein Wasser entlang der Drähte in den Glühzylinder gelangen kann. |
||
| e) |
Metallgewinde des Zünderhalters mit Kabelwachs bestreichen, in das Gewinde der Verschlußkappe fest einschrauben und Zwischenraum zwischen Zünderhalter und Verschlußkappe mit Kabelwachs ausfüllen. |
| Durch Leitfeuer zu zündende Anfangseismine |
|
24. Es ist sinngemäß Ziff. 23, Abs. a) zu verfahren. Für zuverlässige Abdichtung mit Ka-belwachs ist zu sorgen. |
 |
