Die Leucht- und Signalmittel
C. Munition
II. Patronen

4. Signalpatrone Einzelstern grün

140. Verwendungszweck: Taktisches Signal für Tag und Nacht.

Bild 39

Signalpatrone Einzelstern grün

141. Länge: 83 mm.
142. Gewicht: 70 g.
Kennzeichnung: (Bild 39 und Anhang 4).
143.

Am Hülsenmantel und Boden grüner Ring, Lackabschluß grün; Bodenrand der Hülse glatt.

Wirkung beim Schuß:
144.

Beim Abschuß wird der in der Patrone enthaltene Feuerwerkskörper herausgeschleu-dert. Kurz vor dem höchsten Punkt der Flugbahn wird aus der Hülse des Feuer-werkskörper der Stern mit voller Leuchtkraft und grüner Flamme brennend ausge-stoßen und fällt bis zum Verlöschen brennend herab. Die Hülse des Feuerwerkskör-pers fällt gefahrlos zu Boden.

Leistung:
145.

Steighöhe: etwa 100 m.

  Leuchtzeit: 6–7 Sekunden.


Sichtbarkeitsentfernung bei normalen Sichtverhältnissen am Tage: etwa 2 km (nachts ein Vielfaches davon).

Handhabung:
146.

Der Abschuß hat möglichst senkrecht zu erfolgen, um die größtmögliche Steighöhe zu erreichen.

5. Sternbündelpatrone weiß mit weißem Vorsignal

147. Verwendungszweck: Taktisches Signal für Tag und Nacht.
148. Länge: 135 mm.
149. Gewicht: 163 g.
Kennzeichnung: (Bild 40 und Anhang 4).
150.

Aufdruck auf Hülsenmantel: Sternbündelpatrone weiß mit weißem Vorsignal. Auf Hül-senmantel und Boden 6 weiße Punkte; Lackabschluß weiß mit fühlbarer, innen ver-zahnter Scheibe mit 6 Zähnen; Bodenrand der Hülse auf halbem Umfang gezackt.

Wirkung beim Schuß:
151.

Beim Abschuß wird der in der Patrone enthaltene Feuerwerkskörper herausgeschleu-dert. Er brennt gleich nach Verlassen des Pistolenlaufes mit helleuchtender weißer Flamme (Vorsignal). Im höchsten Punkt der Flugbahn werden aus der Hülse des Feuerwerkskörpers 6 weiße Sterne als Hauptsignal mit voller Leuchtkraft brennend ausgestoßen und  fallen bis zum Verlöschen brennend herab. Die Hülse fällt gefahr-los zu Boden.

Bild 40

Sternbündelpatrone weiß mit weißem Vorsignal

Leistung:
152.

Steighöhe: etwa 90 m.

  Leuchtzeit: etwa 6 Sekunden (Vorsignal + Hauptsignal).


Sichtbarkeitsentfernung bei normalen Sichtverhältnissen am Tage: etwa 2,5 km (nachts ein Vielfaches davon).

Handhabung:
153.

Der Abschuß hat möglichst senkrecht zu erfolgen, um die größtmögliche Steighöhe zu erreichen.

6. Sternbündelpatrone rot mit rotem Vorsignal

154. Verwendungszweck: Taktisches Signal für Tag und Nacht.
155. Länge: 135 mm.
156. Gewicht: 138 g.

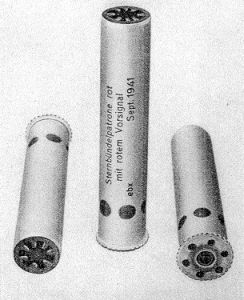

Bild 41

Sternbündelpatrone rot mit rotem Vorsignal

Kennzeichnung: (Bild 41 und Anhang 4).
157.

Aufdruck auf Hülsenmantel: Sternbündelpatrone rot mit rotem Vorsignal. Auf Hülsen-mantel und Boden 6 rote Punkte; Lackabschluß rot mit fühlbarer, innen verzahnter Scheibe mit 6 Zähnen; Bodenrand gezackt.

Wirkung beim Schuß, Handhabung und Leistung:
158. Entsprechend Sternbündel weiß mit weißem Vorsignal (vgl. Ziffer 151–153).

7. Sternbündelpatrone grün mit rötlichem Vorsignal

Bild 42
Sternbündelpatrone grün mit rötlichem Vorsignal
159. Verwendungszweck: Taktisches Signal für Tag und Nacht.
160. Länge: 135 mm.
161. Gewicht: 145 g.
Kennzeichnung: (Bild 42 und Anhang 4).
162.

Aufdruck auf Hülsenmantel: Sternbündelpatrone rot mit rötlichem Vorsignal. Auf Hül-senmantel und Boden 6 grüne Punkte; Lackabschluß grün mit fühlbarer, innen ver-zahnter Scheibe mit 6 Zähnen; Bodenrand glatt.

Wirkung beim Schuß, Handhabung und Leistung:
163.

Entsprechend Sternbündel weiß mit weißem Vorsignal (vgl. Ziffer 151–153).

8. Sternbündelpatrone rot-grün mit gelbem Vorsignal

164. Verwendungszweck: Taktisches Signal für Tag und Nacht.
165. Länge: 135 mm.
166. Gewicht: 150 g.
Kennzeichnung: (Bild 43 und Anhang 4).
167.

Aufdruck auf Hülsenmantel: Sternbündelpatrone rot-grün mit gelbem Vorsignal. Am Hülsenmantel dreimal auf den Umfang verteilt 3 rote und 3 grüne Punkte. Auf Hül-senboden 3 rote und 3 grüne Punkte; Lackabschluß grau mit fühlbarem Zeichen in Form eines Ringes mit einem Quersteg.

Wirkung beim Schuß:
168.

Beim Abschuß wird der in der Patrone enthaltene Feuerwerkskörper herausgeschleu-dert. Er brennt gleich nach Verlassen des Pistolenlaufes mit helleuchtender gelber Flamme (Vorsignal). Im höchsten Punkt der Flugbahn werden aus der Hülse des Feuerwerkskörpers 3 rote und 3 grüne Sterne als Hauptsignal mit voller Leuchtkraft brennend ausgestoßen und fallen bis zum Verlöschen brennend herab. Die Hülse fällt gefahrlos zu Boden.

Leistung:
169.

Steighöhe: etwa 90 m.

  Leuchtzeit (Vorsignal + Hauptsignal): etwa 6 Sekunden.


Sichtbarkeitsentfernung (bei normalen Sichtverhältnissen am Tage): etwa 2,5 km.

Handhabung:
170.

Der Abschuß hat möglichst senkrecht zu erfolgen, um die größtmögliche Steighöhe zu erreichen.
