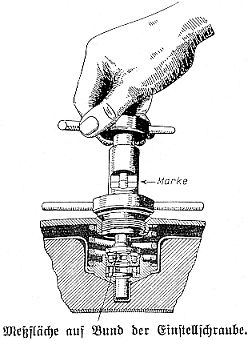

13. Durch Links- und Rechtsdrehen des Meßbolzens Markenstrich am Meßbolzen (Bild 13) in die gleiche Höhe mit der am Gehäuse der Einstellehre befindlichen Marke bringen. Damit ist gleichzeitig die Einstellschraube in die richtige Höhe gedreht worden, die später zu einer einwandfreien Betätigung der Mine erforderlich ist.

Beim Einstellen ist streng darauf zu achten, daß der Meßbolzen fest nach unten gedrückt wird, damit die Meßfläche des Bolzens auf dem Bund der Einstellschraube aufliegt (Bild 13).

14. Loslassen des Meßbolzens, der durch die in der Einstellehre befindliche Feder nach oben gedrückt wird.

16. Festschrauben des in der Einstellschraube befindlichen Gewindestiftes, der dann die Einstellschraube und den Gewindering gegen Verdrehen sichert (Bild 14).

Steht der Gewindestift über eine Bohrung des Gewinderinges, Einstellschraube um 1/8 Umdrehung nach links drehen. Vgl. 9.

17. Einlegen des Dichtungsringes für T-Mine so, daß der Bund der Einstellschraube in das Loch des Dichtungsringes hineinragt (Bild 15).

19. Aufstreifen dieser Leder- oder Gummidichtung auf den T-Minenzünder und Ein-schrauben des T-Minenzünders in den Druckdeckel.

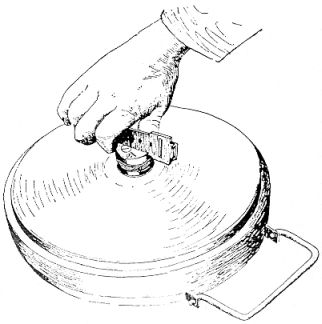

20. Festziehen des T-Minenzünders mit dem Spannschlüssel. Der Ausschnitt des Spann-schlüssels wird dabei in die Nuten der Zünderdeckplatte gesetzt (Bild 16).

Es ist darauf zu achten, daß der Zünder nicht überspannt wird. Kontrolle: Roter Punkt der Drehsicherung des Zünders muß sich von weißer Marke ("Sicher") aus leicht gängig mit roter Marke ("Scharf") zur Deckung bringen lassen.

Zur Betätigung der Drehsicherung Nase des Spannschlüssels (nicht Schraubenzieherseite) in den Schlitz des Stellnippels setzen.

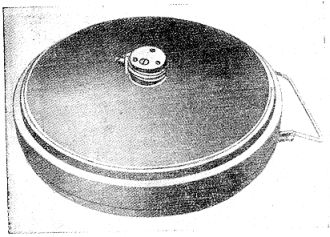

21. Die scharfgemachte T-Mine (Bild 17) wieder in den "Packkasten für 2 T-Minen 35" le-gen (Bild 18).
