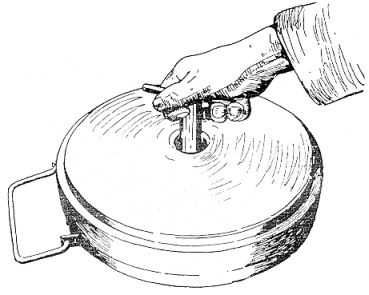

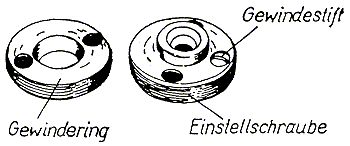

6. Herausschrauben der Einstellschraube und des darunter sitzenden Gewinderinges mit dem "Steckschlüssel für T-Mine" (Bild 9 und 10).

Die Zapfen des Steckschlüssels greifen hierbei in die dafür vorgesehenen Bohrungen der Einstellschraube und des Gewinderinges.

Nach dem Herausschrauben sind beide Teile mit der Hand vorsichtig herauszunehmen, da-mit sie nicht zwischen Behälter und Druckdeckel fallen. Von dort können sie nur durch Auseinandernehmen der Mine (Abnehmen des Außenringes usw.¹⁾) entfernt werden. Wenn die Einstellschraube und der Gewindering nicht entfernt werden, wird eine einwand-freie Bewegung des Druckdeckels bei Betätigung der Mine verhindert.

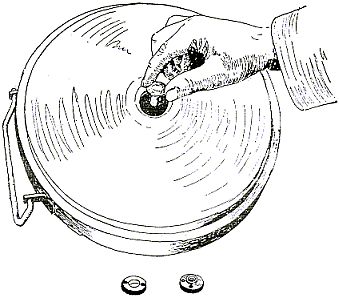

7. Einsetzen der Sprengkapsel für T-Mine in das für die Sprengkapsel vorgesehene Röhr-chen, nachdem man sich überzeugt hat, daß dieses frei von Fremdkörpern ist. Der Bund zeigt nach oben (Bild 11). Das Schutzblättchen der Sprengkapsel darf nicht beschädigt werden.

9. Einschrauben der Einstellschraube mit demSteckschlüssel. Darauf achten, daß die Ein-stellschraube nicht festgezogen wird, sondern leicht nach oben und unten verdrehbar ist.

Vor Festziehen des in der Einstellschraube sitzenden Gewindestiftes darauf achten, daß er nicht in eine der Bohrungen des Gewinderinges kommt, sonst rutscht er durch (s. 16).

Für einwandfreies Arbeiten der T-Mine muß die Einstellschraube mit der Einstellehre in die richtige Stellung gebracht werden, d.h. bei eingeschraubtem T-Minenzünder muß der Ab-stand zwischen Zünder und Einstellschraube 1,5 bis 2 mm betragen.

10. Vor Gebrauch der Einstellehre die Leder- oder Gummidichtung des T-Minenzün-ders, der nachher eingesetzt werden soll, auf das Gewinde der Einstellehre bis zum Konus aufstreifen.

11. Einschrauben und Festziehen der Einstellehre. Zum Fest- und Losschrauben der Ein-stellehre ist der am Gehäuse befindliche Knebel vorgesehen.

12. Meß- oder Einstellbolzen so weit herunterdrücken und herumdrehen, bis die am Bol-zen befindlichen Stellstifte (Bild 6) in die Bohrung der Einstellschraube eingreifen.

Da der Druckdeckel etwa Spiel hat und seitlich verschoben werden kann, kommt es vor, daß sich die Stellstifte nicht leicht in die Bohrungen einführen lassen. Der Druckdeckel ist dann seitlich zu verschieben, bis die Stellstifte sich leicht in die Bohrungen einführen und wieder entfernen lassen.

Probe: Der Meßbolzen muß nach dem Loslassen durch die in der Einstellehre befindliche Feder nach oben gedrückt werden (Bild 12).
