| Ausbildungsvorschrift für die Pioniere - Teil 4b - Minen und Zünder |
| Anleitung zum Scharfmachen der T-Mine |
|
I. Allgemeines. |
|
1. Die T-Mine wird zu je 2 Stück im "Packkasten für 2 T-Minen 35" ohne Sprengkapsel mit Zünderersatzstück geliefert (Bild 1). |
|
2. Die Sprengkapseln für T-Minen sind zu 10 Stück in einer Pappschachtel mit Holzeinsatz verpackt, die T-Minenzünder zu 6 Stück in einer Blech- oder Pappschachtel, in der sich ferner ein Spannschlüssel und 6 Leder- oder Gummidichtungen (z.Z. auf die T-Minenzün-der aufgezogen) befinden (Bild 5). Die Dichtungsringe werden gesondert verpackt mitge-liefert. |

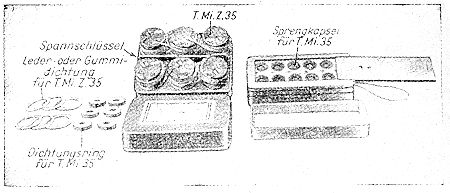

| Bild
5. Verpackung der T-Minenzünder und der Sprengkapseln für T-Mine. |
|
|
|
3. Zu 10 T-Minen gehören ferner eine "Einstellehre für T-Mine" im Kasten und ein "Steck-schlüssel für T-Mine" (im Sprenggerätekasten Satz a). |
| Bild 6. Einstellehre für T-Mine und Steckschlüssel für T-Mine. |
|
|
| II. Einzelverrichtungen beim Scharfmachen. |
|
4. Herausnehmen der T-Mine aus dem Packkasten und Herausschrauben des Zünderer-satzstückes (Bild 7). |

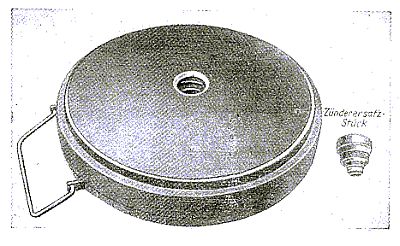

| Bild
7. T-Mine, Zünderersatzstück herausgeschraubt. |
|
|
|
Das Zünderersatzstück (Bild 7) ist ein dem T-Minenzünder ähnliches Holzstück mit Metall-gewinde oder aus Isolierpreßstoff. Es ist vor dem Scharfmachen der T-Mine in den Druck-deckel geschraubt, um ein Verschmutzen des Gewindes im Druckdeckel zu verhindern und die Feder zu entlasten. |
|
5. Lösen des Gewindestiftes der Einstellschraube mit einem schmalen Schraubenzieher aus Truppenbeständen (Bild 8). |

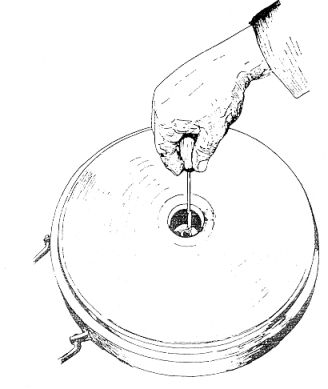

| Bild
8. Lösen des Gewindestiftes der Einstellschraube mittels Schraubenziehers. |
|
|
|
|
