Gesamtlänge etwa 1,15 m

Mine treibt scharf

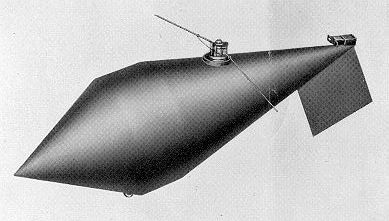

Gesamtansicht

Besondere Merkmale: Die russische Fischchenmine mit Dreh- armzündung ist stromli-nienförmig gebaut und wird vorwiegend in Flüssen und Flußmündungen eingesetzt. Sie trägt eine senkrechte Steuerfläche, auf der Oberseite der mit waagerechter Achse schwimmenden Mine sitzt eine mit zwei Armen ausgerüstete Schlagbolzenzündung. Die Tiefeneinstellung der Mine erfolgt durch einen Voreilgewichtsanker.

Scharfwerden und Zündung: Nach dem Auflösen eines Salzstückes am Schwanzende des spindelförmigen Gefäßes klappen die beiden Arme schirmartig auf, so daß sie quer zur Achse des Gefäßes zeigen. Bei leichter Berührungen dieser Arme wird der gespannte Schlagbolzen freigegeben, so daß die Zündung erfolgt.

Entschärfen: Das Entschärfen ist lebensgefährlich, treibende Minen sind durch Gewehr-schuß zu vernichten. Angetriebene Minen sind durch vorsichtiges Anlegen einer Sprengla-dung zu beseitigen. Die Fühlarme dürfen dabei nicht berührt werden.
