Anleitung zum Bergen und Entschärfen deutscher und fremder Sperrwaffen |
Teil I |
Russische Fischchenmine mit Bleikappen |
Gesamtlänge etwa 1,50 m |
|
Mine treibt scharf |
|

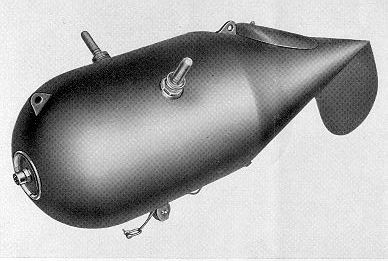

Gesamtansicht |
Besondere Merkmale: Die russische Fischchenmine mit Bleikappen ist stromlinienförmig gebaut und wird vorwiegend in Flüssen und Flußmündungen eingesetzt. Sie trägt eine senkrechte Steuerfläche, auf der Oberseite der mit waagerechter Achse schwimmenden Mine 2 Bleikappen, an der Stirnseite der Mine befindet sich eine Schärferplatte. Bleikap-pen und Schärferplatte entsprechen der Bauart der Mine M/08. Im Schwanzstück ist die Ankertautrommel eingebaut. Durch einen Hydrostaten, dessen Feder verstellbar ist, kann die Mine in verschiedene Tiefen unter der Wasseroberfläche eingestellt werden. |
Ladung: Etwa 40 kg. |
Scharfwerden und Zündung: Die Vorgänge sind die gleichen wie bei der russischen Mine M/08. |
Entschärfen: Entschärfen wie bei der russischen Mine M/08. Treibende Minen bleiben scharf. |
