M.Dv.Nr. 190, 6 A 1; Der Empfindliche Kopfzünder C/25

6. Abschnitt - Zünder und Zündschrauben; a) Kopfzünder - Teil A: Beschreibung

II. Der Empfindliche Kopfzünder C/25

(E. Kzdr. C/25)

siehe Anhang Blatt 2.

1.	Der E. Kzdr. C/25 ist ein transport-, lade- und rohrsicherer Aufschlagzünder, der bei folgenden Geschossen verwendet wird:

	Geschoß	Geschütz
	8,8 cm Spgr. L/4,4 (Kz) 8,8 cm Übgs.Gr. L/4,4 (Kz)	8,8 cm SK C/25 und SK C/31

2.	Die Beschreibung des E. Kzdr. C/25 stimmt bis auf die nachstehenden Abweichungen mit E. Kzdr. C/28 Abschnitt I. 2. a bis t überein.
	Hinzu kommt

u)

Halteschrauben für den Scherstift.

		Zu a) Der Zünderkörper hat am unteren Ran-de der konischen Mantelfläche eine Stemmnut. Die Mantelfläche wird nicht beschrif-tet.

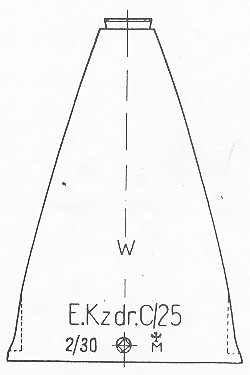

		Zu b) Die Haube erhält zwischen den Schlüs-selnuten die abgekürzte Bezeichnung des Zünders »E. Kzdr. C/25 « eingra-viert. Darunter sind Losnummer und Ferti-gungsjahr, Firmenzeichen und Abnah-mestempel eingeschlagen. Über der Zünderbenennung ist ein »W« (Withworthgewinde) eingeschla-gen.

	Zu p) Der Scherstift ist nicht verstemmt.

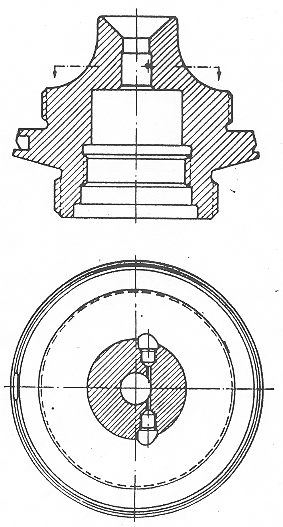

	Zu u) Halteschrauben für den Scherstift
	Werkstoff: Messing
	Die Halteschrauben (Schlitzschrauben), im Zünderkörper eingeschraubt, verhindern ein Herausfallen des Scherstiftes.
3.	Gewichte und Verpackung.
	Gewicht des E. Kzdr. C/25: 0,545 kg
	Die Zünder sind verpackt zu 20 Stück in luftdichte Kästen für E. Kzdr. C/25 und Z.Z. S/30, C/25
	Gewicht des Kastens, leer: 13,8 kg Gewicht des Kastens, gefüllt: 24,4 kg
	Beschreibung und Zeichnung des Kastens siehe Mv. Teil A, 9. Abschnitt – Muni-tionspackgefäße – Heft: Packgefäße und Zünder usw.
