M.Dv.Nr. 190, 6 A 1; Der Empfindliche Kopfzünder C/27 f. Spgr. (m. Haube)

6. Abschnitt - Zünder und Zündschrauben; a) Kopfzünder - Teil A: Beschreibung

III. Der Empfindliche Kopfzünder C/27 f. Spgr. (m. Haube)

[E. Kzdr. C/27 f. Spgr. (m. Haube)]

siehe Anhang Blatt 3.

Allgemeines.

1.	Der E. Kzdr. C/27 f. Spgr. (m. Haube) ist ein transport-, lade- und rohrsicherer Auf-schlagzünder, der bei folgenden Geschossen verwendet wird:

	Geschoß	Geschütz
	30,5 cm Spgr. L/3,6 m. Bdz. u. Kz. (m. Haube)	30,5 cm SK L/50
	28 cm Spgr. L/4,2 Kz. (m. Haube)	28 cm SK C/28
	28 cm Übgs.Gr. L/4 Kz. (m. Haube)	28 cm SK C/28 und 28 cm SK C/34
	28 cm Spgr. L/4,4 Kz. (m. Haube)	28 cm SK C/34
	28 cm Spgr. L/4,1 Kz. (m. Haube)	28 cm SK L/40 in Drh.L C/01
	21 cm Spgr. L/4,3 m. Bdz. u. Kz. (m. Haube) (nach 1930 gef.)	21 cm SK L/45
	20,3 cm Spgr. L/4,7 Kz. (m. Haube) 20,3 cm Übgs.Gr. L/4,6 Kz. (m. Haube)	20,3 cm SK C/34
	15 cm Spgr. L/4,6 Kz. (m. Haube) 15 cm Übgs.Gr. L/4,6 Kz. (m. Haube)	15 cm SK C/28, L/55 u. L/45
	15 cm Spgr. L/4,5 Kz. (m. Haube) 15 cm Übgs.Gr. L/4,5 Kz. (m. Haube)	15 cm SK C/25
	12,7 cm Spgr. L/4,4 Kz. (m. Haube)	12,7 cm SK C/34

Beschreibung.

2.	Die Beschreibung des E. Kzdr. C/27 f. Spgr. (m. Haube) stimmt bis auf die nachste-henden Abweichungen mit E. Kzdr. C/25, Abschnitt I. 2. a und c bis q überein.
	Es fällt fort:

	b)	Haube,
	r)	Abschlußplatte,
	s)	Bördelring,
	t)	Halteschraube für die Haube.
		Hinzu kommt:
	u)	Halteschraube für den Scherstift,
	v)	Stößelschraube mit Abschlußplatte.

		Abweichungen:

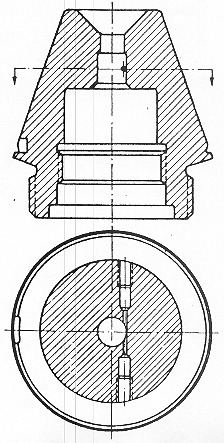

		Zu a) Werkstoff: Messing (bei Neuanfertigung Stahl) Der Zünderkörper hat am unteren Rande der konischen Mantelfläche eine Stemmnut. Zwischen den Schlüsselflächen wird die abge-kürzte Bezeichnung des Zünders »E. Kdzr. C/27 f. Spgr. (m. Hb.)« eingraviert, darunter sind Losnummer, Fertigungsjahr, Fir-menzeichen und Abnahmestempel eingeschla-gen. Über der Zünderbezeichnung ist ein »W« (Withworthgewinde) eingeschlagen.

	Zu k) Die Bandfeder öffnet sich bei 2300 – 2700 Umdr./min.
	Zu p) Der Scherstift ist nicht verstemmt.
	Zu q) der Stößel, den verschiedenen Kalibern entsprechend auf Länge gebracht, wird

	1.	beim Laden der Geschosse für jedes Geschoß besonders verpaßt,
	2.	auf dem Schaft mit der abgekürzten Geschoßbenennung und der Geschoßnummer versehen und
	3.	lose in die entsprechende Geschoßhaube gelegt.

	Zu a) Halteschrauben für den Scherstift.
	Werkstoff: Messing.
	Die Halteschrauben (Schlitzschrauben), im Zünderkörper eingeschraubt, verhindern ein Herausfallen der Scherstifte.

Zu v) Stößelschraube mit Abschlußplatte.
Werkstoff: Messing oder Stahl.
Die Stößelschraube wird beim Scharfmachen der Geschosse in die Haubenspitze eingeschraubt. Durch Umbördeln des Schraubenkopfes wird die Abschlußplatte festgelegt.
Gegenüber der Einbohrung für den Schrauben-schlüssel ist ein »M« (Metr. Gewinde) einge-schlagen.

3.	Gewichte und Verpackung.
	Gewicht des E. Kzdr. C/27 f. Spgr. (m. Haube): 0,730 kg.
	Die Zünder sind verpackt zu 10 Stück in Zinkkasten für E. Kzdr. C/27 f. Spgr. (m. Haube).
	Gewicht des Zinkkastens, leer: 2,0 kg, Gewicht des Zinkkastens, gefüllt: 9,5 kg
	2 Zinkkasten = 20 Zdr. werden verpackt in Kasten für E. Kdzr. C/27 f. Spgr. (m. Haube).
	Gewicht des Kastens, leer: 4,75 kg, Gewicht des Kastens, gefüllt: 23,8 kg.
	Beschreibung und Zeichnung der Kasten und Zinkkasten siehe Mv. Teil A 9. Ab-schnitt – Munitionspackgefäße – Heft: Packgefäße für Zünder usw.
