| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 1. Deutschland |
|

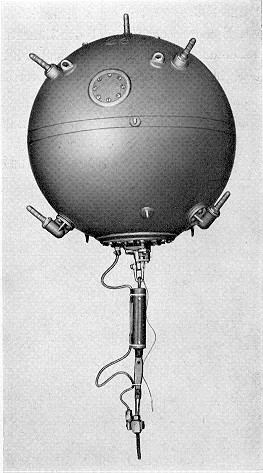

A. Minen mit Berührungszündung |
|
b. EMC mit K.A. |
|
(K.A. = Kontaktauslösevorrichtung) |
|
|
|
Durckmesser des Gefäßes |
1,12 m |
|
Material und Wandstärke des Gefäßes |
Stahlblech 3,5 mm |
|
Ladung |
285 kg oder 250 kg |
|
Zündung |
7 Bleikappen (5 auf oberer, 2 auf unterer Kontaktauslösevorrichtung (K.A.) durch über das Ankertau gestreiften 30 m langen Wel-lenpanzerschlauch. |
|
(Wirkungsweise der Bleikappenzündung und der K.A. siehe Seite 11 und 12) |
|
Die EMC mit K.A. gleicht der EMC – einfach – bis auf folgende Unterschiede: Die Ladung ist etwas kleiner und die Mine hat zusätzliche Zündungsmöglichkeit durch K.A. Die Be-schreibung der EMC – einfach – gilt daher auch die EMC mit K.A. ! |
|
Die Kontaktauslösevorrichtung (K.A.) sitzt auf dem Ankertau unmittelbar unter dem Federpuffer und unmittelbar über dem 30 m langen Wellenpanzerschlauch, der über das Ankertau gestreift ist. Ein Verbindungskabel, welches am Federpuffer beigebändselt ist, führt von der K.A. zu einer Durchführung in der E.-Platte. |
|
Vorsicht ! Panzerschlauch nicht berühren ! |
|
Abschießen der treibenden EMC mit K.A. |
|
Die treibende EMC mit K.A. hat die gleichen Merkmale wie die treibende EMC – einfach – und ist daher von dieser nicht zu unterscheiden. Es gelten die gleichen Grundsätze und Richtlinien wie bei der EMC – einfach –. |
|
Sprengen oder Entschärfen der angtriebenen EMC mit K.A. |
| Sprengen: Wie bei EMC – einfach –. |
| Entschärfen (nur wenn Sprengung an Ort und Stelle nicht möglich): |
|
Für das Entschärfen gelten die gleichen Grundsätze und Richlinien wie bei der EMC – ein-fach –. Besondere Vorsicht ! Panzerschlauch nicht berühren ! |
 |
