Die deutsche Abwurmunition

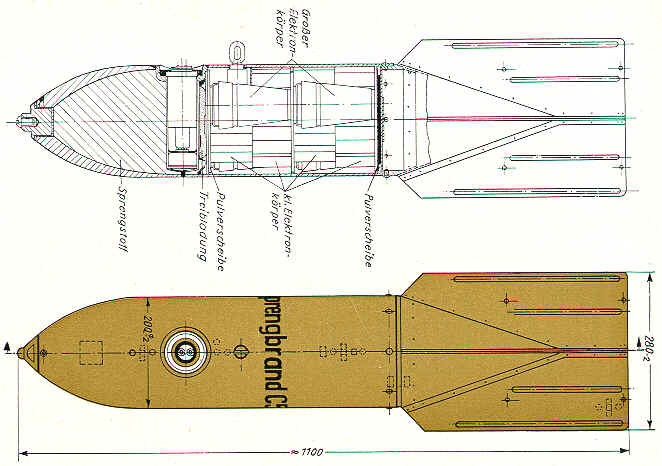

Zeichn.-Nr.
113-4741

Spreng-Brand C 50

Serie J

Blatt 4
(März 1943)



Begriff:

Kombinierte Spreng-
und Brandbombe

für den Tiefangriff

Einlagerung:
Gruppe VI mit
5 cm breiter
Umrandung
auf Gruppen-
tafel

Füllung:

6,5 kg Fp 60/40
+ Elektronkörper

Gewicht d. Füllung:
6 kg Sprengstoff
10,105 kg Elektron-
körper

Gesamtgewicht:

50 kg

Zünder:
AZ (28) A um 180° versetzt
eingebaut

Abwurfwaffe:

Abwurf aus allen Innen- und Außenbord-Abwurfwaffen
für 50 kg-Bomben

Hinweis auf Vorschriften:

1.

Verwendungszweck

Die Spreng-Brand C 50 ist eine kombinierte Spreng- und Brandbombe für Tiefangriffe auf Fabrik- und Speicheranlagen. Die Güteklasse I Ausführung ermöglicht ein siche-res Durchschlagen von starken Dachbedeckungen.

2.

Beschreibung

Die Größe und Form der Spreng-Brand C 50 entspricht einer SC 50 Güteklasse I.



In den Kopf sind 6 kg Fp 60/40 eingegossen, welcher 3–4 Sek. nach erfolgtem Aus-stoß der brennenden Elektronkörper zur Detonation kommt. In dem zylindrischen Mittelteil sind die Ausstoßladung aus Schwarzpulver sowie die Schwarzpulverver-brennspiegel und die 6 je 1070 g und 67 je 55 g schweren Elektronkörper einlabo-riert. Abgeschlossen wird der zylindrische Teil durch das mit Leichtmetallnieten be-festigte Leitwerk. Als Zünder kommt der AZ (28) A zum Einsatz. An Stelleder kz. Zdlg. C/98 befindet sich eine Bakelitkapsel mit einem Schwarzpulverpreßling zur bes-seren Übertragung des Zündstrahles zur Ausstoßladung.



Die Elektronkörper erzeugen einen ausgedehnten Brandherd. Die Detonation des Sprengstoffes hat zur Folge, daß außer der erheblichen Zerstörung Luftzutritt zum Brandherd geschaffen wird. Die Splitterwirkung der Bombe erschwert die Löscharbei-ten.

3.

Kennzeichnung

Auf dem zylindrischen Teil, 35 mm hinter der Aufhängeöse, ist an zwei gegenüberlie-genden Stellen in 40 mm hoher Schrift Sprengbrand C 50 aufschabloniert. Der An-strich der Bombe ist beigegrau.

4.

Verpackung

Zu 2 Stück im Transportkasten für 50 kg-Bomben. Gewicht des vollen Packgefäßes ~ 135 kg.

5.

Besondere Hinweise für die Behandlung

Die Spreng-Brand C 50 ist durch die Laborierung von Schwarzpulver feuchtigkeits-empfindlich und daher trocken zu lagern. Beim Auswechseln des AZ (28) A ist darauf zu achten, daß die Bakelitkapsel mit dem Schwarzpulverpreßling an den neuen Zün-der wieder angeschraubt wird. Der Zünder darf nicht mit einer kz. Zdlg. C/98 einge-setzt werden.

Spreng- und Brandbombe C 50
