GG/P 40 - Gewehrgranate zur Panzerbekämpfung 40 - Munitions-Handbuch
III. Beschreibung
A. Schießbecher

Der Schießbecher besteht aus einem zylindrischen Rohr von 24 mm Außendurchmesser und anschließender Aufsteckvorrichtung (wie beim Seitengewehr). An der linken Seite des Schießbechers ist das Klappkorn angebracht (Abb. 1).

Der Schießbecher wird auf die Laufmündung so weit aufgeschoben, bis die Verriegelung in die Aufpflanzvorrichtung einrastet (Abb. 2).

Das Lösen des Schießbechers vom Karabiner geschieht in derselben Weise wie beim Sei-tengewehr. Es darf keinesfalls am Klappkorn gezogen oder gestoßen werden.

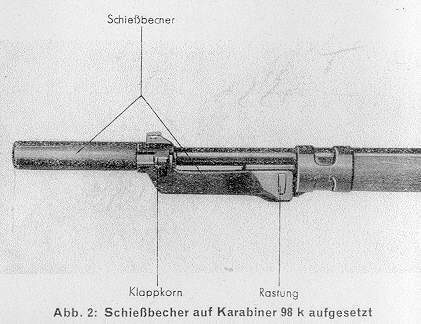

Abb. 2: Schießbecher auf Karabiner 98 k aufgesetzt

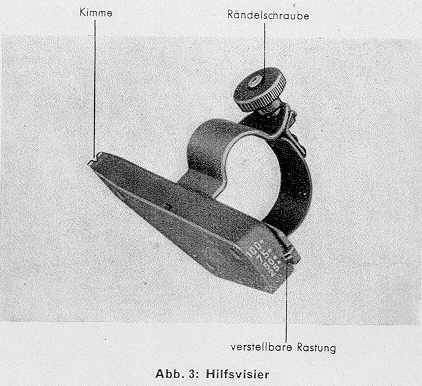

Abb. 3: Hilfsvisier



B. Zieleinrichtung

Die Zieleinrichtung umfaßt das am Schießbecher angebrachte Klappkorn und das Hilfsvi-sier.

Das Hilfsvisier besteht aus dem Blechkörper mit Kimme und einer angenieteten Schelle mit Rändelschraube. Es ist in den auf dem Blechkörper angegebenen Entfernungsweiten von 25 m, 50 m, 75 m und 100 m durch Rastung verstellbar (Abb. 3).

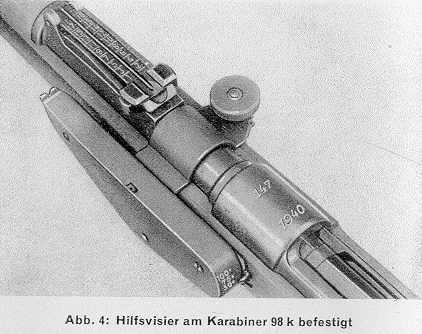

Abb. 4: Hilfsvisier am Karabiner 98 k befestigt



Die Schelle wird oberhalb des Hülsenkopfes so um den Schaft gelegt, daß die Vorder-kante der Schelle am Visierfuß anliegt (Abb. 4).

Die Verstellung des Hilfsvisiers ist leicht mit der linken Hand zu betätigen.
C. Gewehrgranate

Die Gewehrgranate GG/P 40 (Abb. 5) besteht aus den drei ineinandergeschraubten Hauptteilen: Kopf, Zünder und Führungsrohr.

1. Kopf

Ein gezogener Blechkörper von 60 mm größtem Durchmesser des Kopfes, der nach hinten verjüngt und mit Gewinde versehen ist. Der Kopf enthält die Sprengladung.

2. Zünder (Zchng. 6)

Der Zünder ist ein Aufschlagzünder mit Schlagbolzenzündung. Der Schlagbolzen ist durch einen Sperrstift gesichert (Sicherungsstift). Beim Abschuß wird durch den Gasdruck der Patrone G der Sperrstift durch einen Druckbolzen abgeschert und dadurch der Schlagbol-zen freigegeben. Während des Fluges wird der Schlagbolzen durch eine Schlagbolzenfeder von der Sprengkapsel zurückgehalten. Beim Aufschlag überwindet der Schlagbolzen die Kraft der Schlagbolzenfeder und sticht die in den Zünder eingeschraubte Sprengkapsel an.

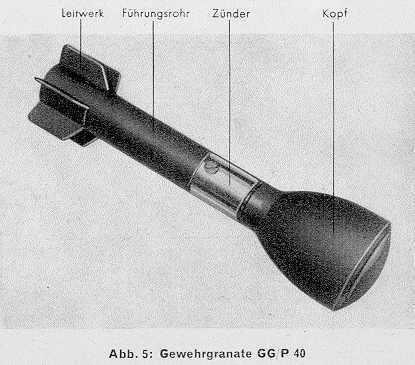

Abb. 5 Gewehrgranate GG/P 40



3. Führungsrohr

Das Führungsrohr ist ein zylindrisches Rohr von 28 mm Außendurchmesser mit einem 6-flügeligen Leitwerk.

D. Patrone G

Die Patrone G ist eine Sonderpatrone Kal. 7,9 mm mit gelblichem Holzpfropf. Je 5 Patro-nen G befinden sich auf einem Ladestreifen.

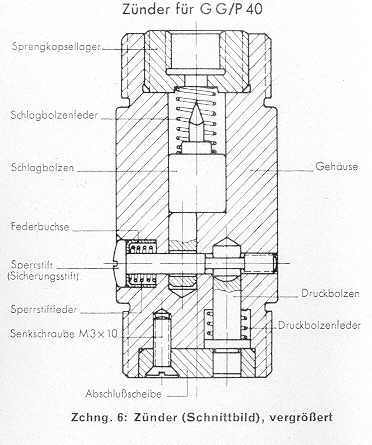

Zchng. 6: Zünder (Schnittbild), vergrößert

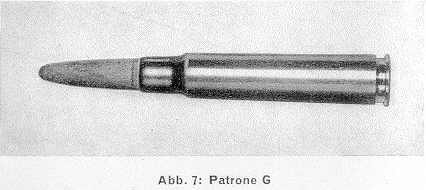

Abb. 7: Patrone G
