| GG/P 40 - Gewehrgranate zur Panzerbekämpfung 40 - Munitions-Handbuch |
| II. Technische Angaben |
| A. | Gewichte: |
| Gewehrgranate | 515 g | |
| Sprengstoffgewicht
der Gewehrgranate (Hexogen 10%) |
175 g | |
| Sprengstoffgewicht der Sprengkapsel bei 350 mg Tetrazen und 550 mg Nitropenta | 900 mg | |
| Schießbecher mit Klappvisier | 495 g | |
| Hilfsvisier | 280 g | |
| Patrone G | 15 g | |
| Pulvergewicht der Patrone G | 3,6 NPR (1 x 1/0,1) |
| B. | Maße: |
| Länge der Gewehrgranate | 234 mm | |
| Größter Durchmesser der Gewehrgranate | 60 mm | |
| Länge des Schießbechers | 230 mm |
| C. | Leistung: |
| V25 | 53 m/sec | |
| V50 | 51 m/sec | |
| V75 | 49 m/sec | |
| V100 | 46 m/sec |
| Streuung |
| Entfernung m |
100%ige Streuung cm |
50%ige Streuung Radius in cm |
|||
| Höhenstreuung | Seitenstreuung | ||||
| 25 | 24 | 20,5 | 7 | ||
| 50 | 101 | 21 | 7 | ||
| 75 | 197 | 85 | 31 | ||
| 100 | 217 | 123,5 | 34,5 | ||
|
Bei Entfernung von 50 und 100 m werden bis 35 mm starke Panzerplatten (Festigkeit 150 kg/cm²) durchschlagen. |
|
Bei Beschuß einer 45 mm starken Panzerung (Festigkeit 150 kg/cm²) lösen sich auf der Gegenseite noch wirksame Splitter. |
| Größte Schußweite (Schußwinkel 45°) 275 m. |
|
Gefahrenbereich beim Schießen auf
Panzerplatten und bei Fehlschüssen: |

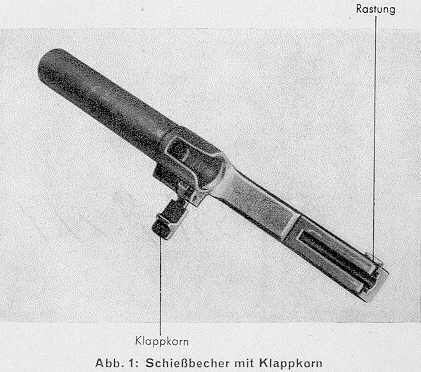

| Abb. 1: Schießbecher mit Klappkorn |
|
|
 |
