1. Die schwere Panzerabwehrmine
(mine allongée lourde).

1. Die schwere Panzerabwehrmine (mine allongée lourde), älteres Modell, von dem wahrscheinlich nur noch die Truppenbestände aufgebraucht werden.

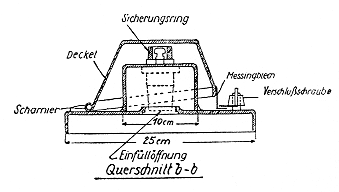

Sie besteht aus Bodenplatte, Sprengkasten, Deckel und einem Zünder mit Sicherungsring.

a) Bodenplatte: Die Bodenplatte ist aus starkem Eisenblech gefertigt. Die 4 Seiten des Bodens sind nach unten abgekantet. An der Unterseite sind 2 verschraubbare Einfüllöff-nungen angebracht und durch 2 Messingschrauben verschlossen.

b) Sprengkasten: Der Sprengkasten aus Eisenblech ist auf die Bodenplatte aufge-schweißt. Auf der Oberseite ist eine Metallhülse als Zündkanal eingesetzt, in der in einer Büchse die Anfangsladung untergebracht ist. Diese wird durch einen Gewindering festge-halten und durch einen Filzring gegen eindringende Feuchtigkeit geschützt. Ein Innenge-winde dient zum Einschrauben des Zünders.

c) Deckel: Der Deckel hat die Form einer umgestülpten länglichen Schale. Er ist  durch ein Scharnier auf einer Längsseite mit der Bodenplatte verbunden. An 3 Seiten ist ein Messingblech angelötet, das nach vorn umgebogen ist. Flügelschrauben, die über den umgebogenen Teil fassen, sichern den Deckel gegen Aufklappen.

d) Aufnehmen der Mine: Der Deckel ist nach Lösen der Flügelschrauben aufzuklappen. Sind Sicherungsringe vorhanden, so werden diese über den Schlagbolzenkopf gestülpt und der Deckel wieder geschlossen. Bei Fehlern der Sicherungsringe muß der Zünder nach links (Rechtsgewinde) herausgeschraubt werden. Starker Druck auf den Zünder ist zu vermeiden. Festsitzende Zünder dürfen mit Werkzeug (Zange) nicht am Schlagbolzenkopf angefaßt werden, da sonst durch Abdrehen des Scherstiftes die Gefahr der Zündung der Mine besteht. Gesichert oder mit ausgebauten Zündern kann die Mine gefahrlos transpor-tiert werden.
