Handbuch - Die Munition der deutschen Geschütze und Werfer |
Anlage 34 |
Munition der |
17 cm K. Mrs. Laf. |
A. Geschosse und Zünder |
Geschosse |

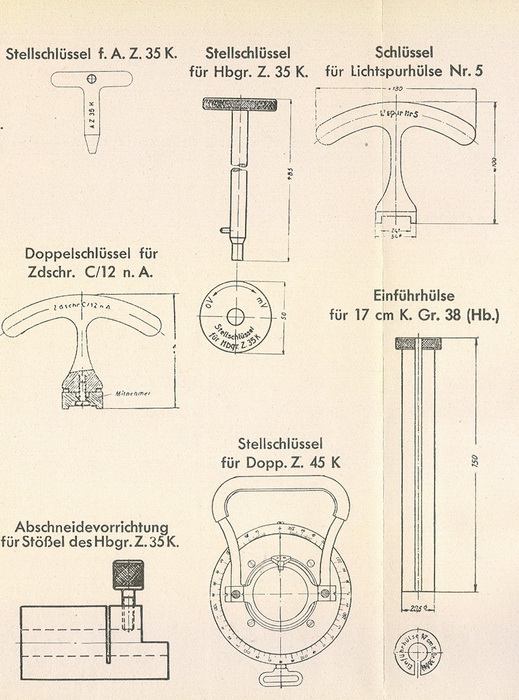

Zünder |
Schußtafelmäßiges |
|

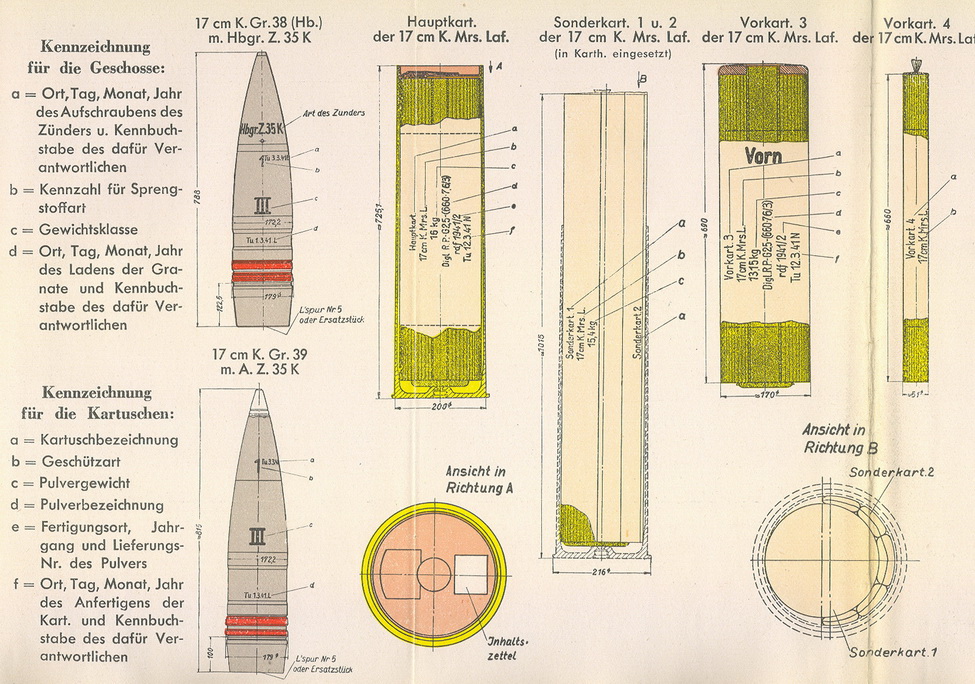

17 cm K.Gr. 38 (Hb) |
Hbgr.Z. 35 K |
Dopp.Z. 90 K |
62,8 kg |
17 cm K.Gr. 39 |
A.Z. 35 K |
Dopp.Z. 90 K |
68,0 kg |

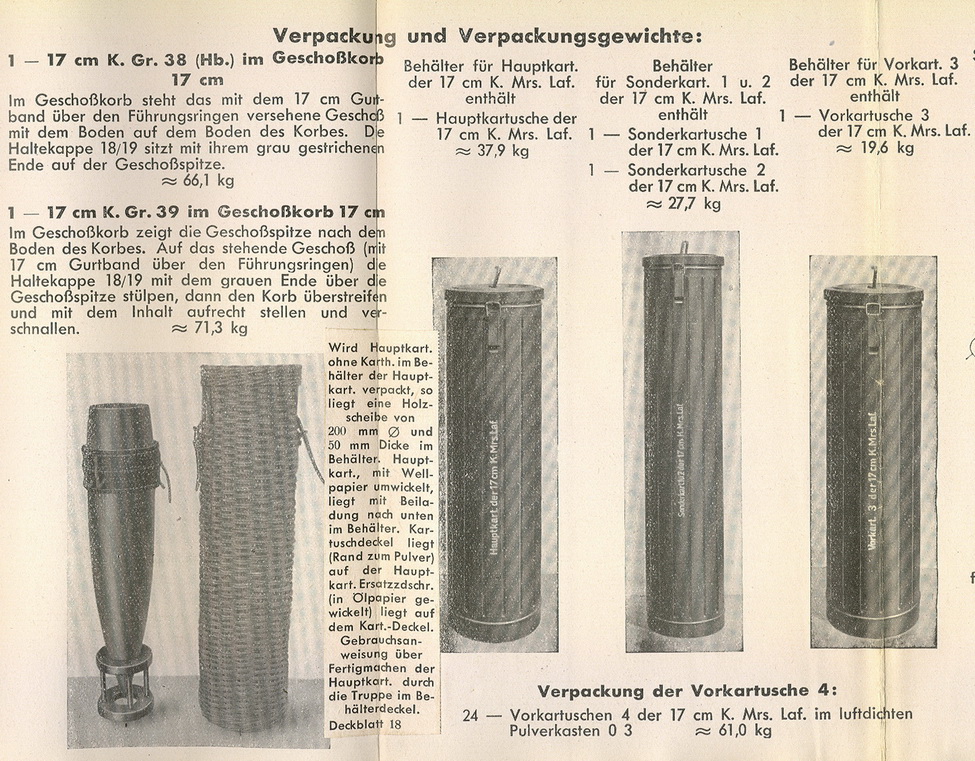

B. Treibladungen |
Ladungsaufbauten1)2) |
1. Ladung = Sonderkart. 1 |
2. Ladung = Sonderkart. 1 + Sonderkart. 2 |
3. Ladung = Hauptkart. + Vorkart. 3 |
4. Ladung = Hauptkart. + Vorkart. 3 + Vorkart. 4 |
Die 1. - 3. Ladung wird mit der 17 cm K.Gr. 39 verschossen. |
Die 4. Ladung wird nur mit der 17 cm K.Gr. 38 (Hb) verschossen. |
|
Pulvergewicht |
Pulverart |
Hauptkart. |
80 g |
Nz.Man.N.P. (1,5 · 1,5) (Beildg.) |
+ etwa 16,00 kg |
Digl.R.P. – G 2,5 – (660 · 7,6/3) |
|
einschl. 1 Mittelrohr aus Digl. |
||
|
|
R.P. – G 2,5 – (660 · 4/6/30) |
Sonderkart. 1 |
100 g |
Nz.Man.N.P. (1,5 · 1,5) (Beildg.) |
|
+ etwa 15,4 kg |
Digl.R.P. – G 2 – (980 · 7/4,2) |
Sonderkart. 2 |
etwa 4,6 kg |
Digl.R.P. – G 2 – (980 · 7/4,2) |
Vorkart. 3 |
40 g |
Nz.Man.N.P. (1,5 · 1,5) (Beildg.) |
+ etwa 13,15 kg |
Digl.R.P. – G 2,5 – (660 · 7,6/3) |
|
einschl. 1 Mittelrohr aus Digl. |
||
|
|
R.P. – G 2,5 – (660 · 69/6/65) |
Vorkart. 4 |
etwa 1,35 kg |
Digl.R.P. – G 2,5 – (660 · 7/6/3) |
1) | Die Tropenladungsgewichte betragen: |
1. Ladung = Sonderkart. 1 (vermindert um 780 g) | |
2. Ladung = Sonderkart. 1 (vermindert um 780 g) + Sonderkart. 2 (± 0 g) | |
3. Ladung = Hauptkart. (± 0 g) + Vorkart. 3
(vermind. um 450 g) + Vorkart. 4 (± 0 g) |
|
4. Ladung = Hauptkart. (± 0 g) + Vorkart. 3
(vermind. um 450 g) + Vorkart. 4 (± 0 g) |
|
2) |
Für eine 3. bzw. 4. Ldg. müssen Hauptkart. und Vorkart. aus derselben Lieferung bestehen. |
|
