Handbuch - Die Munition der deutschen Geschütze und Werfer |
Anlage 31 |
Munition |
der 20 cm K. (E) |
A. Geschosse und Zünder |
Geschosse |
Zünder |
Schußtafelmäßiges |
|

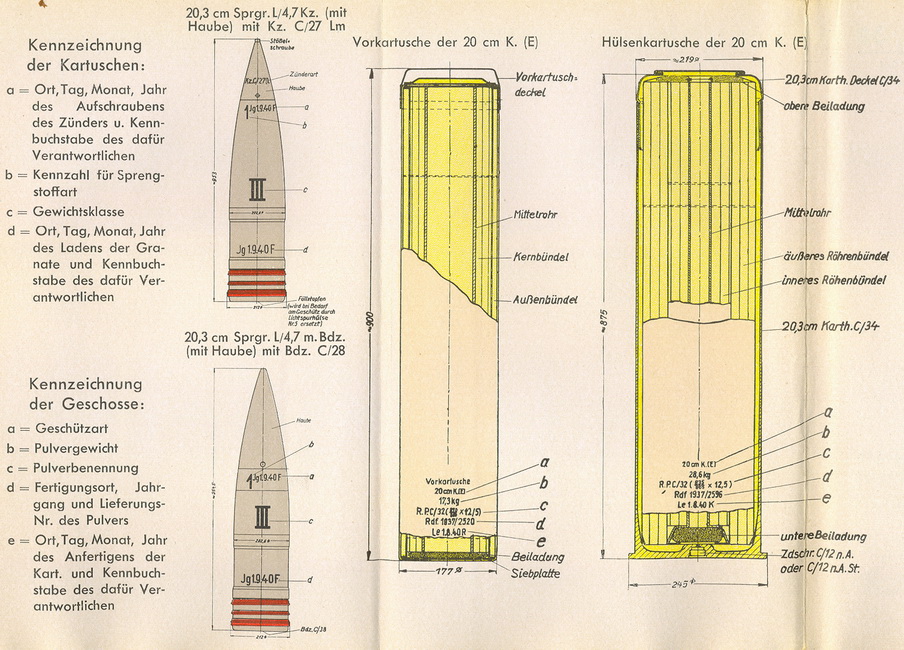

20,3 cm Sprgr. |
Kz. C/27 St. |
M.Dopp.Z. 28 K |
122,0 kg |
L/4,7 Kz. |
oder |
||
(mit Haube) |
Kz. C/27 Lm |
|
|
20,3 cm Sprgr. |
––– |
Bdz. C/38 |
122,0 kg |
L/4,7 m. Bdz. |
|||
(mit Haube) |
|
|
|
B. Treibladungen |
|
Pulvergewicht |
Pulverbenennung |
Hülsenkart. |
180 g |
Spr.Schw.P. (0,3–1,5) |
(obere Beiladung) |
||
+ etwa 28,0 kg |
R.P. C/32 (835/805 · 12,5) einschl. |
|
Mittelrohr mit Beiladungs- |
||
deckel (809 · 38/30) |
||
+ 160 g |
Spr.Schw.P. (0,3–1,5) |
|
|
|
(untere Beiladung) |
Vorkart. |
200 g |
Spr.Schw.P. (0,3–1,5) Beildg.) |
etwa 10,5 kg |
R.P. C/32 (860 · 12/5) (Kernbündel) |
|
+ Mittelrohr (860 · 92/84) |
||
etwa 5,4 kg |
R.P. C/32 (870 · 12/5) |
|
|
|
(Außenbündel) + Siebplatte |
|
