| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 21 |
|
Munition |
|
der 15 cm K. 18 |
| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäßiges |
|
|
15 cm K.Gr. 18 |
A.Z. 23 v. (0,25) od. |
Dopp.Z. S/90 |
43,0 kg |
|
|
A.Z. 23 v. (0,15) |
|
|
|
15 cm Gr. 19 rot Be |
Bd.Z. f. 15 cm Gr. 19 Be |
––– |
43,5 kg |
| B. Treibladungen |
|

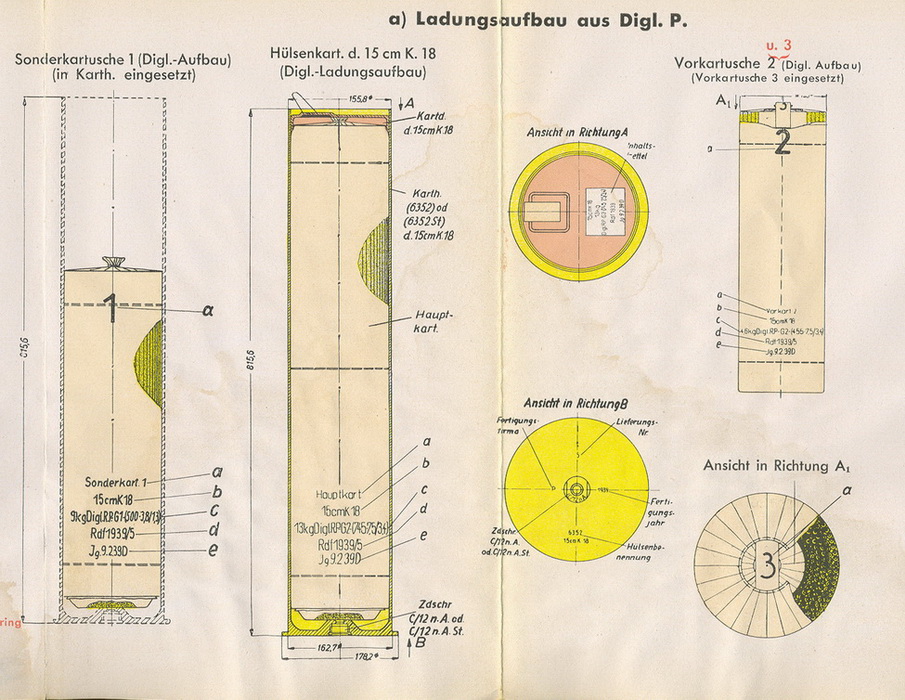

a) Ladungsaufbau aus Digl.P. |
| kl. Ladung | = | Sonderkart. 1 | |
| mittl. Ladung | = | Hauptkart. (Hülsenkart.) + Vorkart. 2 | |
|
gr. Ladung |
= |
Hauptkart. (Hülsenkart.) + Vorkart. 2 + Vorkart. 3 |
|
|
Pulvergewicht |
Pulverbenennung |
|
Hauptkart. |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ 13,0 kg |
Digl.R.P. – G 2 – (745 · 7,5/3,4) |
|
Sonderkart. 1 |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
etwa 9,0 kg |
Digl.R.P. – G 5 – (500 · 3,8/1,3) |
| Vorkart. 2 | etwa 4,6 kg | Digl.R.P. – G 2 – (455 · 7,5/3,4) |
| Vorkart. 3 | etwa 1,7 kg | Digl.R.P. – G 2 – (455 · 7,5/3,4) |
|

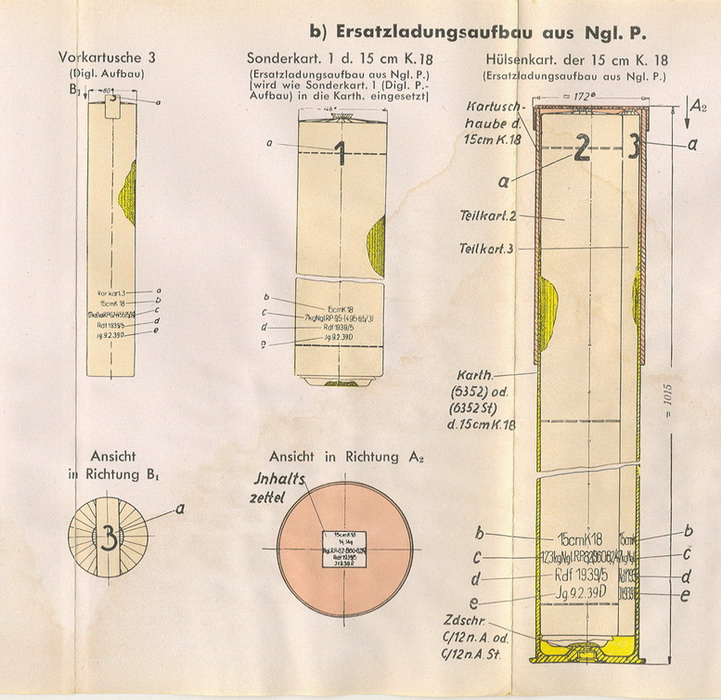

b) Ersatz-Ladungsaufbau aus Ngl.P. |
| kl. Ladung | = | Sonderkart. 1 | |
| mittl. Ladung | = | Teilkart. 2 | |
| gr. Ladung | = | Teilkart. 2 + Teilkart. 3 (Hülsenkart.) |
|
|
Pulvergewicht |
Pulverbenennung |
|
Sonderkart. 1 |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ etwa 7,0 kg |
Ngl.R.P. – 9,5 – (495 · 6,5/1,3) |
|
Teilkart. 2 |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ etwa 12,3 kg |
Ngl.R.P. – 8,2 – (960 · 8,2/4) |
|
Teilkart. 3 |
etwa 2 kg |
Ngl.R.P. – 8,2 – (960 · 8,2/4) |
|
|
 |
|
|
|
|
