| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 22 |
|
Munition |
|
der 15 cm K. 39 |

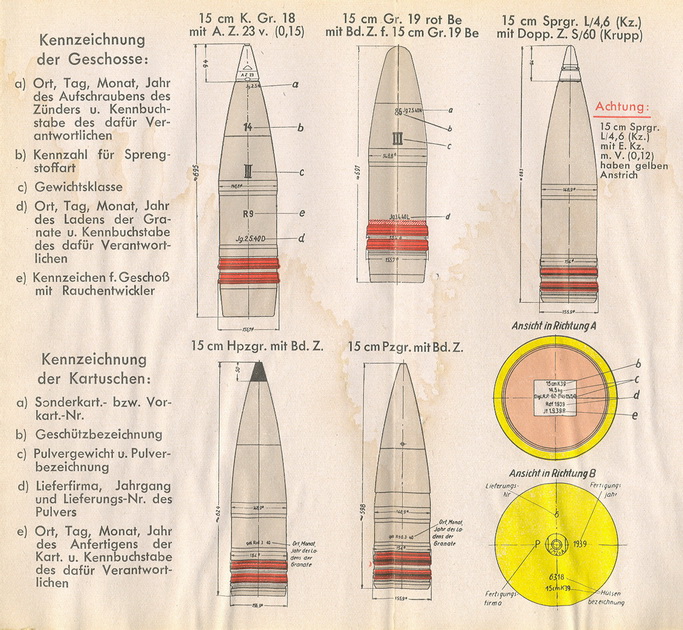

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäßiges |
|
|
15 cm K.Gr. 18 |
A.Z. 23 v. (0,25) oder |
Dopp.Z. S/90 |
43,0 kg |
|
|
A.Z. 23 v. (0,15) |
|
|
|
15 cm Gr. 19 rot Be |
Bd.Z. f. 15 cm Gr. 19 Be |
––– |
43,5 kg |
|
15 cm Sprgr. L/4,6 (Kz) |
E.Kz. m. V. (0,12) |
Dopp.Z. S/60 (Kp.) |
45,0 kg |
|
15 cm Hpzgr. |
Bodenzündung |
––– |
45,0 kg |
|
(Halbpanzergr.) |
AK. Zr. 1163 |
|
|
|
15 cm Pzgr. |
" |
––– |
45,0 kg |

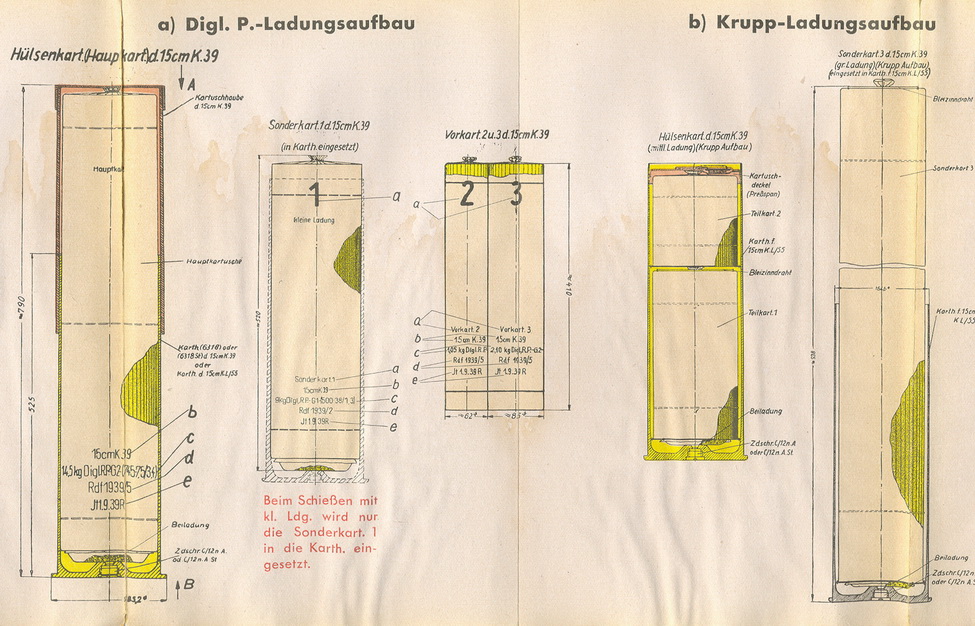

| B. Treibladungen |
|
a) Digl.P.-Ladungsaufbau |
| kl. Ladung | = | Sonderkart. 1 | |
| mittl. Ladung | = | Hülsenkart. (Hauptkart.) + Vorkart. 2 | |
| gr. Ladung | = | Hülsenkart. (Hauptkart.) + Vorkart. 2 + Vorkart. 3 |
|
|
Pulvergewicht |
Pulverbenennung |
|
Hauptkart. |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
(Hülsenkart.) |
+ 14,5 kg |
Digl.R.P. – G 2 – (745 · 7,5/3,4) |
|
Vorkart. 2 |
etwa 1,7 kg |
Digl.R.P. – G 2 – (400 · 7,5/3,4) |
|
Vorkart. 3 |
etwa 2,5 kg |
Digl.R.P. – G 2 – (400 · 7,5/3,4) |
|
Sonderkart. 1 |
75 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ etwa 9,1 kg |
Digl.R.P. – G 1 – (500 · 3,8/1,3) |
|
b) Krupp-Ladungsaufbau |
| kl. Ladung | = | Teilkart. 1 | |
| mittl. Ladung | = | Teilkart. 1 + Teilkart. 2 | |
| gr. Ladung | = | Teilkart. 3 |
| Pulvergewicht | Pulverbenennung | |
|
Teilkart. 1 |
etwa 100 g |
Ngl.W.P. (½) (Beiladung) |
|
+ etwa 6,25 kg |
Ngl.R.P. – 8,5 – (300 · 5,2/2) |
|
|
|
+ 40 g |
Bleizinndraht |
|
Teilkart. 2 |
etwa 3,65 kg |
Ngl.R.P. – 8,5 – (160 · 5,2/2) |
|
Sonderkart. 3 |
etwa 100 g |
Ngl.W.P. (½) (Beiladung) |
|
etwa 15,15 kg |
Ngl.R.P. – 8,5 – (900 · 9/4,2) |
|
|
|
+ 80 g |
Bleizinndraht |
| Bemerkung: |
15 cm Sprgr. L/4,6 (Kz), 15 cm Hpzgr., 15 cm Pzgr., Hülsenkart., (mittl. Ldg.) (Krupp-Aufbau) und Sonderkart. 3 (gr. Ldg.) (Krupp-Aufbau) wer-den aufgebraucht und nicht mehr neu gefertigt. |
|
|
 |
|
|
|
|
