| Gebrauchsanleitung für englisches Gerät, Heft 3 - Minen |
| Sprengbüchse1) |

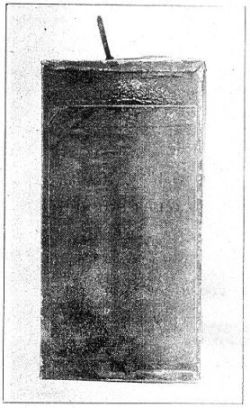

Bild 1 |
|
| A. Beschreibung |
|
Kennzeichen |
| Rechteckiger Blechbehälter |
|
Beschriftung auf rotem aufgeklebten Zettel auf der einen breiten Fläche. Die andere Flä-che besitzt in der Mitte eine konische Vertiefung von etwa 40 mm Tiefe und etwa 35 mm Ø am oberen Rande. |
|
Die eine Stirnseite trägt eine Verschraubung aus Messing und einen Tragering. |
| Farbe | schwarz | |
| Gewicht | Gesamtgewicht Sprengstoffgewicht |
825 g 750 g |
| Abmessungen | 40 X 80 X 160 mm | |
| Sprengstoff | Schießbaumwolle |
| B. Handhabung |
|

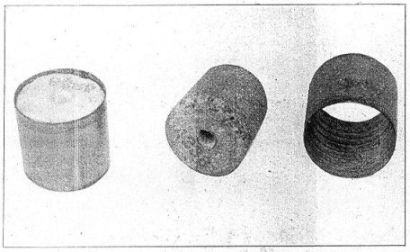

In die konische Vertiefung wird ein Übertragungskörper (Bild 2 Mitte) eingesetzt (Bild 3). |
|
|
Übertragungskörper |
|

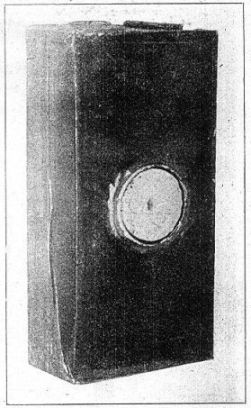

Bild 3 |
|
Sprengbüchse mit eingesetztem Übertragungskörper |
|
Diese Übertragungskörper werden zu je 10 Stück in einer Büchse für Übertragungskörper (Bild 4) verpackt. |

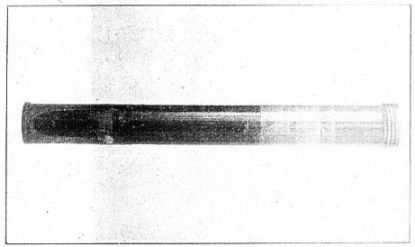

Bild 4 |
|
|
Büchse für Übertragungskörper |
|
Um eine Beschädigung der Übertragungskörper auf dem Transport zu vermeiden, ist jeder einzelne Körper von einem Pappring (Bild 2 rechts und links) umgeben, der vor dem Ein-setzen in die Sprengbüchse zu entfernen ist. |
|
Der Übertragungskörper besteht aus 28 g Schießbaumwolle und besitzt eine Bohrung für die Sprengkapsel. |
|
Zur Zündung können deutsche Zündmittel (Sprengkapsel Nr. 8, Sprengkapselzünder, Glühzünder) verwendet werden. |
| Wirkung |
| Die Sprengwirkung der Sprengbüchse entspricht etwa der Sprengbüchse 24. |
|
Vorsichtsmaßnahmen |
|
Bei der Sprengung sowie den Vorbereitungen hierzu gelten die in der D 220/4 angegebe-nen Vorschriften. |
|
Jedes Berühren der Übertragungskörper oder der Ladung der Sprengbüchse mit offe-nem Feuer führt zu explosionsartiger Verpuffung, daher ist bei Umgang mit offenem Feuer (Anzünden von Zeitzündschnur u.ä.) größte Vorsicht geboten. |
| Verpackung |
| Nicht bekannt. |
|
|
