| Gebrauchsanleitung für englisches Gerät, Heft 3 - Minen |
| Treibmine1) |

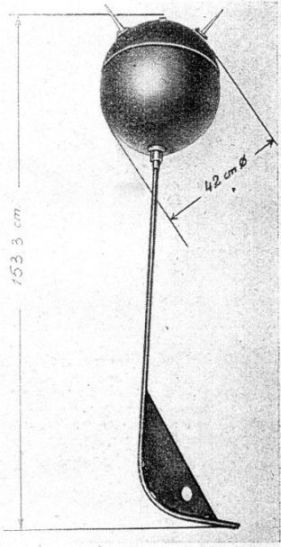

Bild 1 |
|
A. Beschreibung |
|
Zweck |
|
Die Mine ist nicht gegen bestimmte Ziele, z.B. Kriegsbrücken vorgesehen, sondern gegen unbestimmte Ziele, z.B. Verminen der Flüsse, zur Gefährdung der Schiffahrt usw. |
| Bauart |
| Kugelform |
| Gewicht |
| Gesamtgewicht = 33,5 kg |
| Sprengstoffgewicht = 12 kg Tri (gegossenes Tri) |
| Abmessungen |
| Kugeldurchmesser = 42 cm |
| Länge mit Stabilisierungsstab = 1,53 m |
| Werkstoff |
| Stahlblech |
|
Zünder |
|
Mechanisch-elektr. Zünder, der durch ein Uhrwerk nach eingestellter Zeit scharf wird. |
|
Die Mine setzt sich aus 2 Halbkugel zusammen. Die obere Halbkugel hat 3 nach jeder Richtung schwenkbare Kontaktstäbe aus Messing. In besonderen Fällen können die Kon-taktstäbe weggelassen werden. Die Öffnungen sind dann durch Verschlußschrauben ver-schlossen. |
|
In die untere Halbkugel ist ein Rohr eingeschweißt, daß am oberen Ende ein Außengewin-de hat. Um dieses Rohr herum ist der Sprengstoff (gegossenes Tri) in der unteren Halb-kugel angeordnet. |
| Die obere Öffnung des Rohres ist durch einen Verschlußstopfen verschlossen. |
|
Am unteren Teil der unteren Halbkugel ist ein Bolzen zum Befestigen von Trimmgewichten oder zum Anbringen einer 1 m langen Stabilisierungsstange mit Flosse angeschweißt. |
|
Die kürzeste Entsicherungszeit für den Zünder beträgt 3 Std. Längste Entsicherungszeit ist bis zu 1 Tag vorgesehen, kann schätzungsweise grob bis zu 5 Tagen eingestellt wer-den. Nach Scharfwerden kann Zündung eintreten: |
| a) |
durch Verschwenken eines der 3 Kontaktstäbe, die sehr empfindlich gegen Berühren und Stoß sind, |
| b) |
durch das Uhrwerk allein, das dann durch eine besondere Stellung "Selbstzündung" bewirkt. Die Einstellung hierfür ist von 3 Std. bis zu 6 Tagen vorgesehen, kann aber gleichfalls schätzungsweise grob bis zu etwa 10 Tagen eingestellt werden. |
|
Der Zeitablauf der Entsicherungs- und Selbstzündungseinstellung ist äußerlich an der Mine nicht erkennbar, auch das Ticken der Uhr ist bei verschlossenen Minen nicht ver-nehmbar. |
|
Die Mine schwimmt normal getrimmt an der Wasseroberfläche. Sie kann aber auch vor dem Einsatz anders getrimmt werden, z.B. durch zusätzliche Belastung mit Gewichten oder Anbringung von Behelfsschwimmern. Sie schwimmt oft in einer Schwebelage, in der sie zwischen Flußgrund und Wasseroberfläche pendelt, oder sinkt durch Belastung auf den Flußgrund, um dort weiter zu treiben oder – bei Minen ohne Kontaktstäbe – weiterzu-rollen. |
B. Handhabung |
|
An das Ufer angetriebene oder auf dem Lande abgestzte Minen dürfen nicht be-rührt werden. Sie sind gegen unbeabsichtigtes Berühren durch Einfriedungen zu sichern und unverzüglich mit genauer Angabe der Fundstelle dem zuständigen Pi. Kdr. zu melden, der die Minen durch Sonderkommandos unschädlich machen läßt. Eintschärfen und Transport der Minen ist verboten. |
|
Aufgefundene Lager noch nicht eingesetzter Minen sind ebenfalls sofort dem zuständi-gen Pi.Kdr. zu melden. Einsatz dieser Minen darf nur durch Sd.-Kdos. erfolgen. Anweisun-gen für die Handhabung der Minen durch Sd.-Kdos. enthält D 553. |

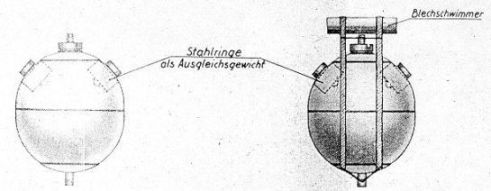

Bild 2 |
 |
 |
| a Mine mit Kontaktstäben und kurzem Stabilisierungsgwicht Kontakt und Zeitzündung Schwimmlage veränderlich |

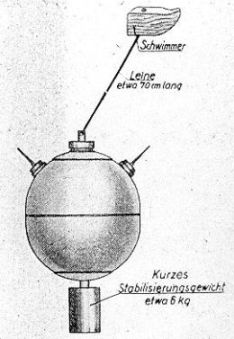

b Mine wie a jedoch mit Holzhilfs- schwimmer an etwa 70 cm langer Leine. Konatkt- und Zeitzündung schwimmt etwa 70 cm unt. Wasser-oberfläche |
|
c |
d) |
|
|
