Kennzeichen
Runde Büchse mit weit übergreifender Druckhaube. Sprengstoffbehälter ist gelb gestrichen und hat am oberen Rande einen roten, am unteren Rande einen grünen Ring. Haube feldgrau gestrichen.
Gewicht
Gesamtgewicht etwa 4 kg
Sprengladung etwa 2,9 kg
Abmessungen
Ø                           etwa 160 mm
Höhe mit Druckhaube etwa 130 mm
Sprengstoff
Trinitrotoluol, gegossen
Menge etwa 2,9 kg
Dichte 1,54

Zünder
1 Druckzünder, lose eingesetzt (nicht ge-schraubt), Abscherdruck bei statischer Be-lastung zwischen 150 bis 200 kg.
Sicherung
Der Schlagbolzen des Zünders ist oberhalb des Scherstiftes durch einen Splint,
1,5 mm Ø, gesichert. Nur Zünder mit un-beschädigtem Scherstift dürfen entsi-chert weren !
Hinweis
Nach vorgefundenen englischen Unterlagen befindet sich eine Mine Mk IV in Fabrikation, die der Mine Mk III ähnlich, jedoch breiter im Körper und nicht so hoch ist. Einzelheiten über diese Mine sind nicht bekannt.

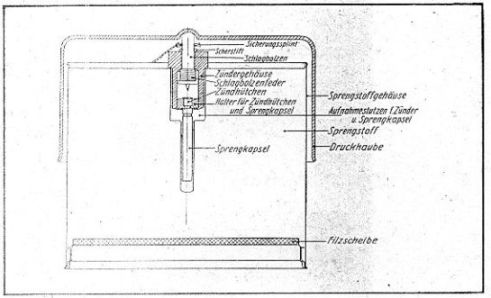

Wirkungsweise

Bei einer Belastung von 150–200 kg des Druckdeckels der Mine wird der Scherstift des Zünders abgeschert und somit der Schlagbolzen freigegeben, der das Zündhütchen zur Entzündung bringt. Das Zündhütchen entzündet die Sprengkapsel, die die Mine zur Deto-nation bringt.

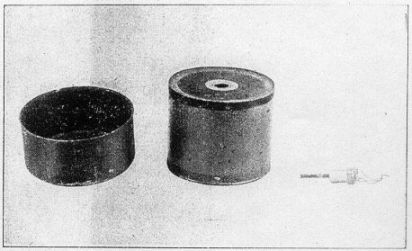

Bild 2

Mine A.T., Mk III, auseinandergenommen.

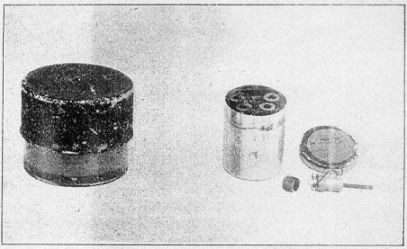

Bild 3

Mine A.T., Mk III, zusammengesetzt. Daneben Weißblechdose mit 5 Zündungen.

B. Handhabung

Einbau

Mine wird aus dem Lattenverschlag genommen und der Druckdeckel von dem Spreng-stoffbehälter getrennt. Der Sprengstoffbehälter wird dann in das vorher ausgehobene Loch so weit eingelassen, daß Oberkante Behälter über Erdbodenkante etwa 1 cm vor-steht. Um ein sattes Anliegen des Behälterbodens am Erdboden zu erreichen, ist es zweckmäßig, den Behälter unter Druck hin- und herzudrehen. Daruf wird der Behälter festgelegt, d.h. bis zur halben Höhe des Behälters wird Erde angefüllt und festgestopft. Es ist darauf zu achten, daß dabei Erde nich in den Aufnahmestutzen für Zünder und Sprengkapsel gelangt. Nun wird der Zünder, nachdem vorher die ordnungsgemäße Lage des Scherstiftes festgestellt wurde, durch Herausziehen des Sicherungssplintes entsi-chert und ohne Gewalt anzuwenden in die Mine eingesetzt. Zünder ohne oder mit stark angeschertem Scherstift dürfen nicht entsichert werden. Sie sind zu vernichten. Läßt sich ein Zünder nicht leicht einsetzen, ist der Fehler festzustellen und evtl. der Sprengstoffbehälter oder der Zünder zu verwerfen. Sodann wird der Druckdeckel über den Sprengstoffbehälter gestülpt und die Mine getarnt. Beim Aufsetzen des Druckdeckels auf den Sprengstoffbehälter muß jeglicher Druck auf den Zünder vermieden werden. Der Abstand der Minen voneinander kann ohne Rücksicht auf Detonationsübertragung gewählt werden. Nach durchgeführten Versuchen wurden Minen, die 0,50 m von der gezündeten Mine entfernt lagen, nicht zum Zerknallen gebracht. Minen wurden fortgeschleudert und aufgerissen, da sie im Bereich des Minentrichters der gezündeten Mine lagen.

Mit 50 kg Sprengstoff, die 40 cm über dem Erdboden zur Detonation gebracht wurden, wurden die Minen, die bis zu einer Entfernung von 14 m verlegt waren, zum Zerknallen gebracht.

Aufnehmen der Mine

Festgestellte Minen, die unter Waffenwirkung gelegen haben oder überfahren worden sind, dürfen nicht aufgenommen werden. Minen sind zu sprengen ! (Sprengung durch Knallnetze bzw. Pi-Sprengmittel).

Zum Wiederaufnehmen wird die Tarnung beseitigt und die Druckhaube vorsichtig abgeho-ben. Darauf wird der Zünder, welcher lose eingesetzt ist (nicht eingeschraubt), heraus-genommen und mittels Splint (1,5 mm Ø), Nagel oder Draht gesichert. Minen mit abge-schertem (äußerlich schwer zu erkennen) sowie verklemmtem Zünder, d.h. Zünder, der nicht leicht aus der Mine herausgeht, sind ebenfalls zu sprengen. Nach Herausnehmen des Zünders kann der Sprengstoffbehälter aus dem Boden gehoben werden.

Vorsichtsmaßnahmen

Zünder ohne oder mit stark angeschertem Scherstift dürfen nicht entsichert werden. Sie sind zu vernichten. Läßt sich ein Zünder nicht leicht einsetzen, ist der Fehler festzustel-len und evtl der Sprengstoffbehälter oder der Zünder zu verwerfen. Minen mit angescher-tem (äußerlich schwer zu erkennen) sowie verklemmtem Zünder, d.h. Zünder, der nicht leicht aus der Mine herausgeht, sind ebenfalls zu sprengen.

Verpackung

Minen zu 5 Stück in Lattenverschlägen, Zünder zu 5 Stück in Weißblechdose. Bei ver-packten Zündern ist der Zünderkopf durch ein aufgesetztes Preßstück geschützt.
