– engl. Mine A.T., Mk II –

Kennzeichen

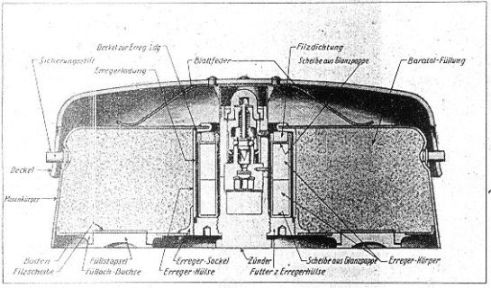

Äußere Form und Anordnung des Druckdeckels wie bei der Mine A.T. Mk I (S. 5). Die Mine unterscheidet sich lediglich von der Mine A.T. Mk. I dadurch, daß die Füllstutzen für Sprengstoff am Boden angeschraubt sind und daß der Zünder mit Sprengkapsel vom Bo-den aus eingeschraubt wird (Bild 1). Die Mine soll nach Angabe der Engländer wasserdicht sein und eine Verbesserung der Mine A.T., Mk I darstellen.

Wirkungsweise

Der Druckdeckel wird durch einen vierfachen Bajonettverschluß mit dem Minenkörper ver-bunden und durch ein Blattfederkreuz in einem bestimmten Abstand über dem Minenkör-per gehalten. Bei Belastung des Deckels wird das Blattfederkreuz auseinandergedrückt und der unter dem Deckel liegende Zünder belastet und ausgelöst.

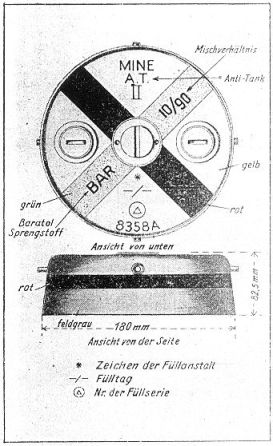

Bild 2

B. Handhabung

Aufnehmen der Mine

Scharfe Minen können, soweit sie nicht unter Beschuß gelegen haben oder überfahren wurden, gefahrlos wieder aufgenommen werden. Minen vorsichtig freilegen, umdrehen und Zünder herausschrauben, ohne dabei Druck auf den Druckdeckel auszuüben. Läßt sich der Zünder nicht ohne Gewalt herausschrauben, ist die Mine zu sprengen. Minen ohne Zünder ungefährlich.

Vorsichtsmaßnahmen

Vor Einsetzen des Zünders ist derselbe auf einwandfreie Beschaffenheit zu prüfen. Nicht einwandfreie Zünder sind zu verwerfen. Der Zünder mit Sprengkapsel darf aus Sicher-heitsgründen erst an der Verlegestelle eingeschraubt werden.
