| Gebrauchsanleitung für englisches Gerät, Heft 3 - Minen |
| Panzerabwehrmine Mk I1) |
|
– engl. Mine A.T., Mk I – |
| Bild 1 |
|
|

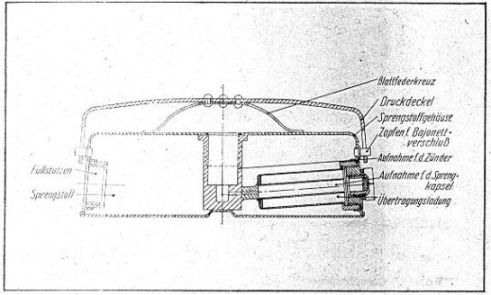

| Schnitt durch Mine A.T. Mk I, ohne Zünder |
A. Beschreibung |
|
Kennzeichen |
Gewicht Gesamtgewicht etwa 3,5 kg Sprengladung etwa 1,82 kg Abmessungen Ø 180 mm Höhe 80 mm |
| Farbe | Sprengstoff |
| Druckdeckel Sprengstoffbehälter Boden: Zylinderwand: obere Fläche: |
schwarz schwarz schwarz mit rotem Ring bräunl. m. Farbkreuz a. grünem u. rotem Streif. (Bild 2) |
Baratol 10/90 Zünder noch unbekannt Sicherung nicht vorhanden |
Wirkungsweise |
|
Der Druckkörper wird durch vierfachen Bajonettverschluß mit dem Minenkörper verbunden und durch ein Blattfederkreuz in einem bestimmten Abstand über den Minenkörper gehal-ten. Bei Belastung des Deckels wird das Blattfederkreuz auseinandergedrückt und der un-ter dem Deckel liegende Zünder belastet und ausgelöst. |
|
Seitlich im Minenbehälter befindet sich die Sprengkapsel. Sie wird vom Druckzünder in der Mitte über ein Nadelzündhütchen gezündet. |
|
Zündung von der Seite als Beobachtungsmine ist möglich. Verwendung von Zugzündern (Sicherung gegen Aufnehmen) bisher nicht bestätigt. |
|
|

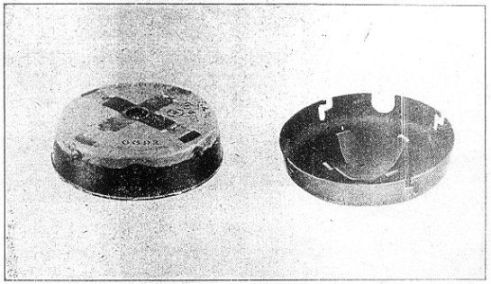

Bild 2. Mine ohne Zünder, Druckdeckel abgenommen |
B. Handhabung |
|
Einbau |
|
Folgende Verlegungsarten der Engländer sind aus einer Vorschrift aus dem Jahre 1936 be-kannt: |
|
Zwischenraum und Abstand |
Minen- zwischen- raum |
Abstand zwischen Minenreihen |
Zahl der Reihen |
Normale Verwendung |
| 1 | 2 | 3 | 4 | 5 |
| Eng | 90 cm | 90 cm | 2 oder mehr |
Wegesperre |
| Mittel | 1,80 m | 4,5 m | 2 oder mehr |
Zum Schließen ausgedehnter Lücken u. zur Verhinderung von Ausweichbewegungen nach einer Seite. Z.B. Abbie-gen von einer Straße, um ein vorn liegend. Hindernis zu um-gehen. |
| Weit | 9 m | 9 m | Gürtel v. 10 Reihen, 90 m tief |
Für ein ausgedehntes Minen-feld |
|
Aufnehmen der Mine |
|
Scharfe Minen können, soweit sie nicht unter Beschuß gelegen haben oder überfahren wurden, gefahrlos wieder aufgenommen werden. Minen einschließlich Seitenzündung vor-sichtig freilegen, Stutzen mit Sechskant (21 mm SW) herausschrauben. Sprengkapsel entfernen. Mine ist nun ungefährlich. Der Zünder kann jetzt ohne Gefahr nach Abnahme des Druckdeckels herausgeschraubt werden. Um den Druckdeckel abzunehmen, ist der seitliche Verschluß für die Sprengkapselöffnung abzuschrauben, der Druckdeckel so weit herunterzudrücken und zu drehen, bis der Deckel aus dem Bajonettverschluß springt. Deckel darf aus Sicherheitsgründen nur nach Entfernen der Sprengkapsel abgenommen werden. Bei eingesetzter Sprengkapsel ist ein Druck auf dem Deckel auf jeden Fall zu ver-meiden. |
|
Vorsichtsmaßnahmen |
|
Sollen die Minen wieder verwendet werden, ist der Zünder vor Einsetzen der Sprengkap-sel auf einwadfreie Beschaffenheit zu prüfen. Nicht einwandfreie Zünder sind zu verwer-fen. Auf jeden Fall ist die Sprengkapsel erst an der Verlegungsstelle einzusetzen. |
| Verpackung und Verladung |
| Kisten zu 8 Minen |
| l. Lkw. (1½ t): 42 Kisten = 336 Minen |
| m- Lkw. (3 t): 77 Kisten = 613 Minen |
|
|
