| Kennblätter fremden Geräts; Heft 9 - Nahkampf-, Spreng- und Zündmittel, Tarnmittel |
| D 50/9 |
| Kennblätter fremden Geräts |
| Frankreich |
| dtsch K Nr: | ||
|
franz Ben: |
allumeur a traction Modèle 1939 | 501 14 (f) |
|
Abk: |
||
|
dtsch Ben: |
Zugzünder 501 (f) | |
wo nötig erläutern mit |
– franz 1939 – | |
|
Abk: |
Z Z 501 (f) |
|
|
| Zweck |
|

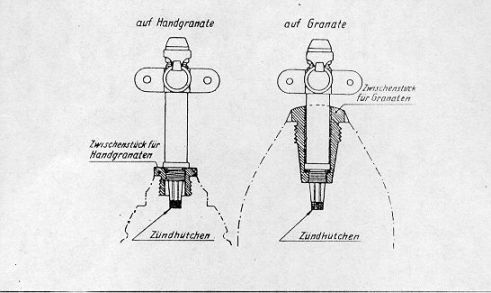

Zünder für Minen und als Minen verlegte Handgranaten und Art.-Geschosse (12 cm-Granate) |
| Bauart |
| Kennzeichen |
|
rohrförmiger Körper mit drehbarem Kopf; an diesem ein Sporn mit einem Sicherungs-bügel |
| Gewicht 50 g |
| Abmessungen 85 X 12 |
| Werkstoff Messing |
| Wirkungsweise |
|
Zünder wirkt nur auf Zug. |
| Sicherung |
|
Sicherungsbügel |
|

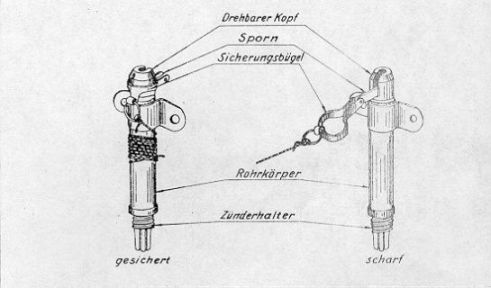

Gesichert: Bügel über den Zündkopf zurückgeklappt (und festgebunden) (Bild 1) |
|
Scharf: Bügel vorgeklappt am Sporn hängend (Bild 1) |
| Entschärfen und Abschrauben des Zünders |
|
Am Sicherungsbügel befestigten Draht oder Bindfaden lösen, ohne Zug auf den Zün-der ausüben. Sicherungsbügel über den Kopf des Zünders zurückklappen und festbin-den. Beim Entschärfen darf keinerlei Zug auf Sicherungsbügel oder Sporn ausgeübt werden, da bei geringstem Zug der Zünder ausgelöst wird und zerknallt. Der gesi-cherte Zünder kann aus der Ladung ausgeschraubt werden. |
|
|
|
|
