Doppelzünder für Minen und Sprengladungen

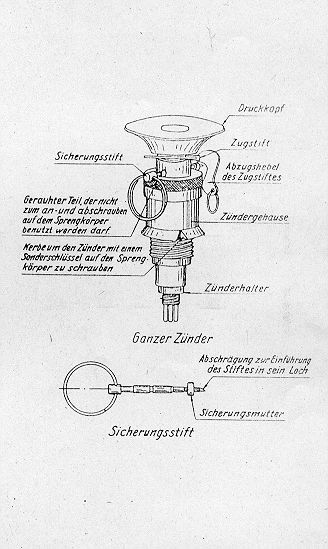

Zünderkörper mit verbreitertem Druckkopf und seitlich unter diesem angebrachtem Hebel zur Zündung auf Zug

Der Zünder ist ein Doppelzünder. Es spricht bei Druck von 40 bis 45 kg auf den Druckkopf und auf Zug von nur etwa 4 kg auf den Abzugshebel des Zugstiftes bzw. die an ihm befestigten Drähte oder Bindfäden an.

Sicherungsstift mit abgeschrägter Spitze. Der eingesetzte Sicherungsstift ist durch eine Mutter gegen Herausfallen gesichert.

Beim Herausziehen des Sicherungsstiftes wird die Bohrung durch einen kleinen Fall-kolben geschlossen, der zum Wiedersichern zunächst angehoben werden muß. Hierzu hat der zugehörige Sicherungsstift eine einseitig abgeschrägte Spitze (s. Bild). Bei Verwendung eines Behelfsdrahtes muß entsprechend eine Schräge angefeilt werden.

Zum Herausschrauben des Zünders aus der Ladung darf der Zünder keinesfalls an dem gerauhten Ring unter dem Zünderhals angefaßt werden. Der gerauhte Ring dient zur Irreführung. Ein Drehen an dem gerauhten Ring führt auch bei gesichertem Zünder zum Zerknallen. Zum Herausschrauben darf daher nur an dem untersten – durch Kerben kenntlich gemachten – konischen Ring angefaßt werden. Der Franzose benutzt einen Sonderschlüssel, der in die Kerben faßt.
