| Kennblätter fremden Geräts; Heft 8b - Munition über 3,7 cm |
| D 50/8b |
| Kennblätter fremden Geräts |
| Rußland |
| Vorbemerkungen |
| II. Hülsenkartuschen, Patronenmunition und Beutelkartuschen |
| A. Aufschablonierte oder aufgedruckte Kennzeichen |
|
Hülsenkartuschen, Patronenmunition und Beutelkartuschen tragen allgemein äußerlich aufschabloniert oder aufgedruckt: |
|
Kennummer, Kaliber und Geschützart (Konstruktionsjahr), Benennung, Lieferungs- und Fertigungsangaben des Pulvers, Daten der Laborierung, Tarnnummer der anfertigenden Munitionsanstalt, siehe Skizze: |

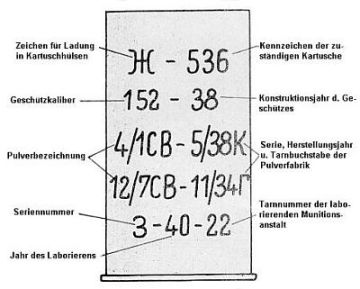

| 1. | Hülsenkartusche |
| (Ж = stets Zeichen für Ladung in der Hülse) |
|
|
|
Bei Geschützen, die schußfertige Hülsenkartuschen mit voller oder verminderter Ladung mitführen, z.B. 15,2 cm K 433/2 (r) tragen die Kartuschhülsen entsprechend Aufdruck: |
|
ПОЛНЫЙ |
= | volle |
|
УМЕНЫШЕННЫЙ |
= | verminderte |

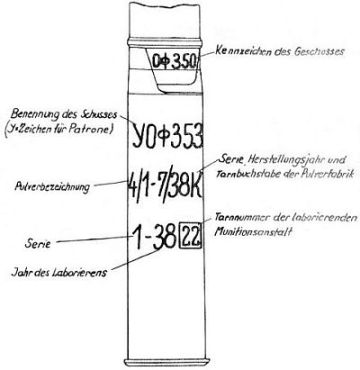

| 2. | Patronenmunition |
| (У = an erster Stelle der Benennung bezeichnet stets Patrone) | |
| Siehe Skizze: |
|
|

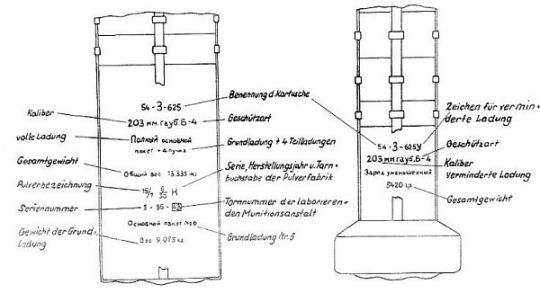

| 3. | Beutelkartuschen |
| (З = vor Kennummer stets Zeichen für Beutelkartusche) | |
|
Bei Geschützen, die besondere volle und besonders verminderte Ladungen mitfüh-ren, wie z.B. |
|
| 20,3 cm H 503 (r) – russ 31 – | |
|
sind die Ladungen durch besonderen Aufdruck zu unterscheiden. Bei der verminder-ten Ladung steht hinter der Benennung der Kartusche ein У. |
|
| Es bedeuten: |
|
ПОЛНЫЙ |
= | volle |
|
УМЕНЫШЕННЫЙ |
= | verminderte |
| Siehe Skizzen: |
|
|
| An Pulverbezeichnungen können vorkommen: |
| Н | = | Pyroxillinpulver in Nitroglycerin und Dinitrotoluol gelöst. | |
| НБ | = | Pyroxillinpulver nur in Nitroglycerin gelöst. | |
| НГБ | = |
Nitroglycerin-Vaselin-Pulver. Als Stabilisator werden verwendet |
|
|
bei Pyroxillinpulver – Dyphenylamin, bei Nitroglycerinpulver – Zentralit, als Plastifikator – Vaseline. Als Phlegmatisator verwendet man eine al-koholische Lösung von Kampfer. |
|||
| ПЛ | = |
Plättchenpulver, wobei die beigefügten Zahlen die Dicke der Plättchen in 0,01 mm und die Kantenlänge in 0,1 mm bedeuten, also |
|
| ПД | = | 10 – 10 = (0,1 mm dick und 1 mm Kantenlänge) | |
| ПКО | = | oder | |
| МСК | = | oder | |
| Л | = |
Bandpulver, wobei die Zahl die Dicke des Bandes in 0,1 mm bedeutet. Also – (0,3 mm dick). |
|
TP |
= | Röhrenpulver: | Einkanalige 7/1 TP | Zahl
über dem Strich = Wandstärke in 0,1 mm Zahl unter dem Strich = Anzahl der Kanäle |
|
| Mehrkanalige 7/7 TP |
| ФЛ | = |
vor dem Kennzeichen des Pulvers bedeutet: "phlegmatisiert" |
|
| Х | = | Manöverpulver. | |
| Р | = | Revolverpulver. | |
| ВТ | = | Gewehrpulver für schwere Geschosse. | |
| ВЛ | = | Gewehrpulver für leichte Geschosse. | |
| П | = |
poröse Pulver; die daneben stehende Zahl bedeutet den Prozentge-halt an Salpeter; z.B. = mit 220 ‰ Salpeter. |
|
| СВ | = | Pulverserie aus frischem Proxilin. | |
| ПЕР | = | Pulverserie aus umgeändertem Pulver. | |
| УФ | = |
Pulverserie in verkürztem Verfahren hergestellt (steht ganz am Ende der Kennzeichen). |
|
| ФЛ | = | phlegmatisierte Geschütz-Pulver | |
| БСК | = | nicht flammende Pulver (auch ). | |
| СТ | = |
stabilisiertes Pulver, aus alten Pulvern hergestellt, die mit Lösung des Stabilisators getränkt werden. |
|
| ИСПР | = | verbesserte Pulver | |
| Б | = | untaugliches Pulver, aus altem Pulver hergestellt | |
| М | = | wenig stabiles Pulver, aus altem Pulver hergestellt | |
| ПГ | = | flammenlöschendes Pulver | |
| СМ | = | Pulver, das ein Gemisch aus mehreren Lieferungen darstellt | |
| КаМФ | = | mit Kampfer phlegmatisiertes Pulver | |
| В/АЗ | = | stark Stickstoff-haltiges Pyrosilinpulver | |
| ГРАФИТ | = | graphitiertes Pulver | |
| ОПЛ | = | mit Graphit bestäubtes Pulver | |
| ЦН | = | Ausgangssubstanzen für die Herstellung des Pyroxilins | |
| ЦХ | = | Ausgangssubstanzen für die Herstellung des Pyroxilins | |
| АЛИТНИМ | = | Ausgangssubstanzen für die Herstellung des Pyroxilins | |
|
Am Ende des
Kennzeichens stehen noch die Buchstaben: |
|
Beispiel |
| 7/7 | C B | 17/34 | K | |
| Kanalpulver | aus
frischem Pyroxilin |
Serie | Fabrikmarke |

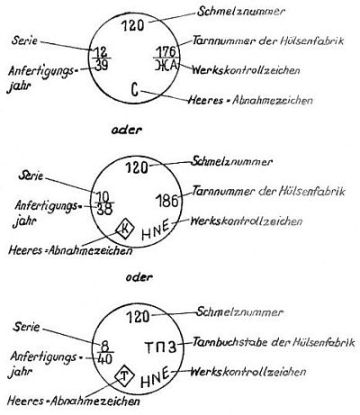

| B. Eingeprägte Kennzeichen: |
|
Kartusch- und Patronenhülsen tragen auf dem Boden eingeprägte Kennzeichen, die Auf-schluß über Fertigung, Untersuchung und Abnahme geben. |
| Siehe Skizzen: |
|
|
|
|
