| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche
de 25 mm modèle 1934 à balle traceuse perforante (Charge forte) |
123 13 (f) |
|
Abk: |
Cart de 25 mm Mle 1934 TP (Ch F) | |
|
dtsch Ben: |
2,5
cm Panzergranatpatrone mit Leuchtspur mit Überladung 123 (f) |
|
wo nötig erläutern mit: |
– frz 34 TP–Ch F – | |
|
Abk: |
2,5 cm Pzgr Patr L'spur ( m Überldg) 123 (f) |
 |
|
Kaliber: |
25 mm |
Anfangsgeschwindigkeit: 950 m/sec. |

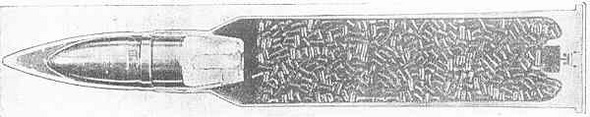

| Aufbau: |
|
Patrone: |
|
| Gewicht = 864 g | Durchschlagsleistung: |
| Länge = 263 mm | Wie balle perforante (Charge forte) |
| aus Kw.K. verschossen | |
| Geschoß: | |
| Tombakmantel mit gehärtetem | |
| Stahlkern und Leuchtspur | |
| Gewicht = 317 g | |
| Länge = 109 mm | Kennzeichnung: |
| Geschoß mit hellgrüner Spitze | |
| Stahlkern: | Aufdruck auf dem Hülsenmantel |
| Gewicht = 205 g | "Charge forte" |
|
Länge = 89 mm |
|
| Hülse: | |
| Messinghülse mit Rand und | |
| Zündschraube | Verwendungszweck: |
| Gewicht = 400 g | Zur Bekämpfung von Panzerwagen |
|
Länge = 193 mm |
|
| Pulver: | |
| Kurzes Röhren-Pulver | Waffen: |
| (2,3 Ø x 4,5) | 2,5 cm Kw.K. 121 (f) |
|
Ladung = 148 g |
– frz 35 SA – raccourci – |

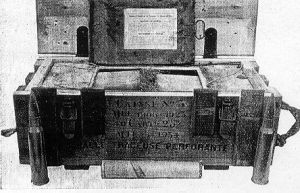

| Verpackung: |
|
Ungestrichener
Holzkasten mit einer |
|
Caisse No 3, Mle 1906–1923 |
|
|
|
Part Kasten 114/1 (f) |
|
|
