| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche
de 25 mm modèle 1934 à balle perforante (Charge forte) |
122 13 (f) |
|
Abk: |
Cart de 25 mm Mle 1934 P (Ch F) | |
|
dtsch Ben: |
2,5
cm Panzergranatpatrone mit Überladung 122 (f) |
|
wo nötig erläutern mit: |
– frz 34 P–Ch F – | |
|
Abk: |
2,5 cm Pzgr Patr ( m Überldg) 122 (f) |
 |
| Kaliber: | 25 mm | Pulver: |
| Kurzes Röhren-Pulver | ||

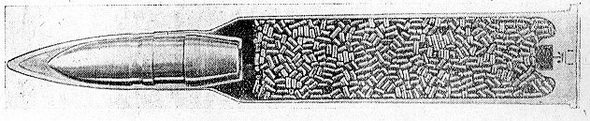

| Aufbau: | (2,3 Ø x 4,5) | |
| Patrone: | Ladung = ca. 149 g |
| Gewicht = 870 g | |
| Länge = 263 mm | |
| Kennzeichnung: | |
| Geschoß: | Geschoß mit schwarzer Spitze |
| Tombakmantel mit gehärtetem | Aufdruck auf dem Hülsenmantel |
| Stahlkern | "Charge forte" |
| Gewicht = 320 g | |
| Länge = 109 mm | Verwendung: |
| Zur Bekämpfung von Panzerkampfwagen | |
| Stahlkern: | |
| Gewicht = 210 g | |
| Länge = 89 mm | |
| Waffen: | |
| Hülse: | 2,5 cm Kw.K. 121 (f) |
| Messinghülse mit Rand und | – frz 35 SA – raccourci – |
| Zündschraube | |
| Gewicht = 400 g | Anfangsgeschwindigkeit: |
|
Länge = 193 mm |
950 m/sec. |
|
Durchschlagsleistung: |
|
|
Beschuß- entfernung |
Panzerplatte | ||
| Stärke | Festigkeit | Neigungswinkel | |
|
100 m |
47 mm | 120 kg/mm² | 90° |
|
500 m |
40 mm | 120 kg/mm² | 90° |
|
1000 m |
30 mm | 120 kg/mm² | 90° |
|
100 m |
35 mm | 120 kg/mm² | 60° |
|
500 m |
30 mm | 120 kg/mm² | 60° |
|
1000 m |
20 mm | 120 kg/mm² | 60° |
|
100 m |
18 mm | 120 kg/mm² | 45° |
|
500 m |
16 mm | 120 kg/mm² | 45° |
|
1000 m |
15 mm | 120 kg/mm² | 45° |
|

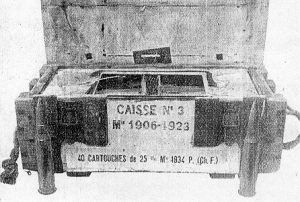

Verpackung: |
|
Ungestrichener
Holzkasten mit zwei |
|
Caisse No 3, Mle 1906–1923 |
|
|
|
Part Kasten 114/1 (f) |
|
|
