| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche
de 25 mm modèle 1934 à balle traceuse perforante (Charge forte) |
124 13 (f) |
|
Abk: |
Cart de 25 mm Mle 1934 TP (Ch F) | |
|
dtsch Ben: |
2,5
cm Panzergranatpatrone mit Leuchtspur mit Überladung 124 (f) |
|
wo nötig erläutern mit: |
– frz 34 TP–Ch F – | |
|
Abk: |
2,5 cm Pzgr Patr L'spur m Überldg 124 (f) |
 |
|
Kaliber: |
25 mm |
Anfangsgeschwindigkeit: 950 m/sec. |
| Aufbau: |
|
Patrone: |
Durchschlagsleistung: |
| Gewicht = 860 g | Wie balle perforante (Charge forte) |
|
Länge = 263 mm |
aus Kw.K. verschossen |
| Geschoß: | |
| Tombakmantel mit gehärtetem | Leuchtweite: |
| Stahlkern und Leuchtspur | 2000 m (L-Spur rot) |
| Gewicht = 312 g | |
| Länge = 109 mm | |
| Kennzeichnung: | |
| Stahlkern: | Geschoß mit dunkelgrüner Spitze |
| Gewicht = 200 g | Aufdruck auf dem Hülsenmantel |
|
Länge = 89 mm |
"Charge forte" |
| Hülse: | |
| Messinghülse mit Rand | |
| und Zündschraube | Verwendung: |
| Gewicht = 400 g | Zur Bekämpfung von Panzerkampfwagen |
|
Länge = 193 mm |
|
| Pulver: | |
| Kurzes Röhren-Pulver | Waffen: |
| (2,3 Ø x 4,5) | 2,5 cm Kw.K. 121 (f) |
|
Ladung = 148 g |
– frz 35 SA – raccourci – |

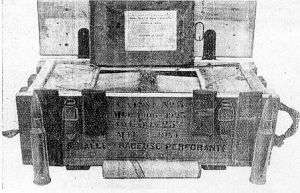

| Verpackung: |
|
Ungestrichener
Holzkasten mit einer |
|
Caisse No 3, Mle 1906–1923 |
|
|
|
Part Kasten 114/1 (f) |
|
|
