| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 3. Rußland |
|
A. Minen mit Berührungszünder |
| 10. Russische Fischchenmine mit Dreharmzündung |
| Diese Mine wurde vorwiegend in Flüssen und Flußmündungen eingesetzt. |
| Abb. 144: Treibende russische Fischchenmine mit Dreharmzündung |
|
|

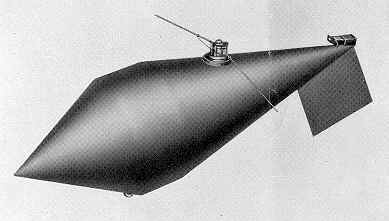

| Abb. 145: Russische Fischchenmine mit Dreharmzündung |
|
|
|
Länge des Gefäßes |
1,15 m |
|
Durchmesser des Gefäßes |
|
|
Ladung |
10 kg |
|
Zündung |
Bewegung des Dreharmes löst Schlag-bolzen aus. |
|
Das längliche Gefäß ist aus einem zylindrischen Mittelteil, einem vorderen kurzen und einem hinten langen kegeligen spitz zulaufenden Teil gebildet. Am Ende des hinteren Teils sitzt eine Salzstücklösevorrichtung und eine Steuerfläche. Auf der Oberseite des langen hinteren Kegels ist eine Öffnung in der eine Schlagbolzenzündung sitzt, die durch 2 ab-stehende Dreharme betätigt wird. Dreharme sind vor dem Wurf zusammengeklappt mit dem freien Ende an der Salzstücklösevorrichtung befestigt. Auf der Unterseite des kurzen kegeligen Teils ist ein Auge für das Ankertaubefestigung angeschweißt. |
|
Schärfervorgang: Nach dem Schmelzen des Salzstückes klappen beide Dreharme nach den Seiten schirmartig auf. – Ein leichtes Berühren eines Armes verursacht eine Drehbe-wegung, wodurch ein darunter unter gespannte Feder sitzender Schlagbolzen ausgelöst wird. Mine detoniert ! – Mine hat keine Entschärfervorrichtung und treibt daher scharf auf ! |
| Zündersitz mit Sprengbüchse: Unter der Schlagbolzeneinrichtung. |
| Abschießen der treibenden russichen Fischchenmine mit Dreharmzündung |
| – wie M 08 – |
| Sprengen der angetriebenen russischen Fischchenmine mit Dreharmzündung |
|
Vorsicht ! Mine ist scharf ! Gefäß nicht bewegen ! Dreharme nicht berühren ! Lebensgefahr ! |
| Sprengladung vorsichtig am zylindrischen Teil des Gefäßes anlegen. |
|
Entschärfen ist verboten. |
 |
