7. Norwegen |
Minen mit Berühungszünder |
2. Norwegische Bleikappenmine |
(Tendapp Mine H II / 400) |

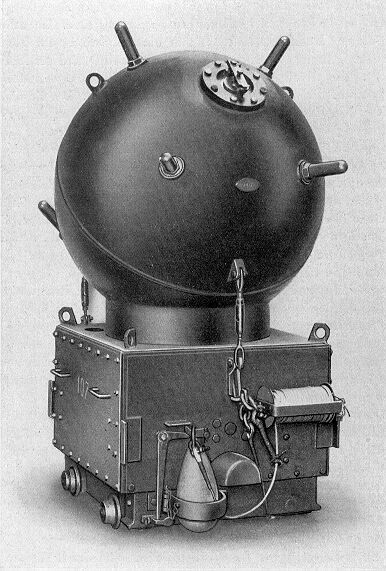

Abb. 158: Norwegische Bleikappenmine |
|
Durchmesser des Gefäßes |
1,0 m |
Ladung |
150 kg |
Zündung |
6 Bleikappen, davon 4 auf oberer Halb-kugel und 2 auf unterer Halbkugel |
Kugelgefäß. Auf der oberen Kugelhälfte sitzen in der Mitte ein Verschluß mit Bügel, seit-lich 4 Bleikappen, 2 Heißaugen, 1 Halterung. Auf der unteren Halbkugel befinden sich 2 Kniestücke mit Bleikappen, 2 Haken, 1 Doppelauge und in der Mitte unten die E.-Platte. |
Schärfer- bzw. Entschärfereinrichtung: Auf der E.-Platte sitzt außen eine Hebelein-richtung an der das Ankertau befestigt ist. Nach dem Wurf wird durch den Zug auf das Ankertau über die Hebel eine Zugstange betätigt, die die Entschärferfeder spannt den, den Stromkreis Bleikappen/Zünder schließt und die Sprengbüchse auf den Zünder schiebt: Mine ist scharf ! – Hört die Zugkraft auf (Bruch oder Schnitt des Ankertaues); entspannt sich die Feder wieder, dadurch werden die Kontakte im Zündstromkreis wieder getrennt und die Sprengbüchse wieder vom Zünder weggezogen. |
Zündersitz mit Sprengbüchse: Der Zünder sitzt innen an dem Verschlußdeckel der obe-ren Öffnung, darunter die Sprengbüchse. |
Abschießen der treibenden norwegischen Bleikappenmine |
siehe norwegische Pendelstoßmine |
Sprengen und Entschärfen der angetriebenen norwegischen Bleikappenmine |
Vorsicht ! Entschärfereinrichtung kann versagt haben ! Nicht am Ankertau ziehen ! Gefäß nicht bewegen (Bleikappen) ! Lebensgefahr ! |
Sprengen: Sprengladung seitlich am oberen Deckel ansetzen. |
Entschärfen (nur wenn Sprengung an Ort und Stelle nicht möglich ist): |
Oberen Deckel, an dem innen der Zünder sitzt, vorsichtig ausbauen. Sprengbüchse ent-fernen, Bleikappen abschrauben. |
Gefäß kann jetzt gefahrlos abtransportiert werden. |
