| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 2. England |
|
A. Minen mit Berührungszündung |
|
6. Mark XVII |

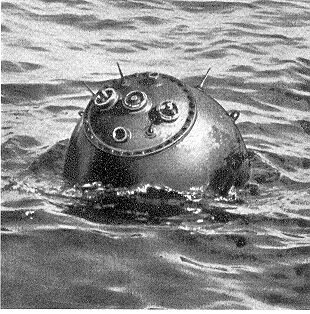

| Abb. 67: Treibende Mark XVII |
|
|

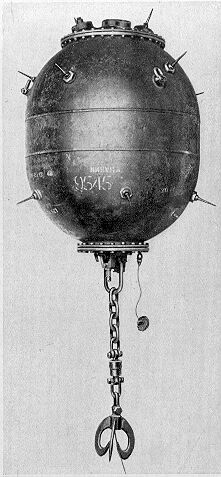

| Abb. 68: Mark XVII |
|
|
|
Länge des Gefäßes |
wie Mark XIV |
|
Durchmesser des Gefäßes |
wie Mark XIV |
|
Ladung |
225 kg oder 140 kg |
|
(Ladungskasten auswechselbar) |
|
|
Zündung |
11 Stoßkappen, davon |
|
2 auf dem oberen Deckel, |
|
|
5 auf dem Umfang der oberen, |
|
|
4 auf dem Umfang der unteren Halb-kugel. |
|
|

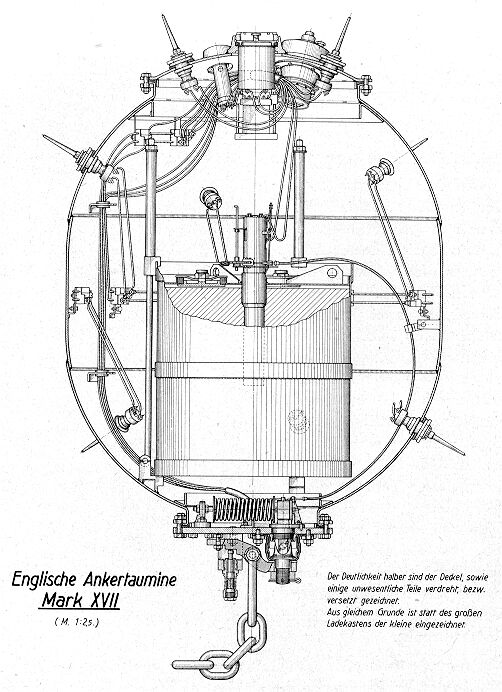

Eiförmiges Gefäß wie bei der Mark XIV, statt der Messingkappen sind aber 11 Stoßkap-pen verwandt (2 auf dem oberen Deckel, 5 am Umfang der oberen und 4 am Umfang der unteren Halbkugel). Als Abschluß der oberen Öffnung ist der Deckel der Mark XVI mit sei-nen 5 Öffnungen verwandt, als Abschluß der unteren Öff-nung die Entschärferplatte der Mark XIV. Unterhalb des Flansches des oberen Deckels befinden sich 3 Heißaugen. Der Ladungskasten ist auswechselbar (225 kg oder 140 kg). Die Mine wird mit 2 Z.E. mit Ver-senkzünder hergerichtet. |
| Schärfer- bzw. Entschärfervorgang: | – wie bei Mark XIV –. |
| Zündersitz mit Sprengbüchse: |
|
Besondere Einrichtungen: Am unteren Ende der kurzen Kette sitzt ein Krallengreifer (Räumschutz), in dem das Ankertau mit Blei vergossen ist. |
|
|
| Abschießen der treibenden Mark XVII: |
| wie Mark III |
| Sprengen oder Entschärfen der angetriebenen Mark XVII |
|
Vorsicht ! Gefäß nicht bewegen ! Stoßstangen nicht
berühren ! |
| Sprengen: – wie Mark XIV –. |
|
Entschärfen: Es ist wie bei der Mark XIV zu verfahren. Unter dem Handloch – mittlerste Öffnung im oberen Deckel – sitzt jedoch eine 3 V Batterie in einem Topf, der zuerst vor-sichtig herausgenommen werden muß, die angeklemmten Drähte sind abzukneifen. Dann kann Minenzünder usw. entfernt werden. |
 |
