| Übersicht über deutsche und fremde Ankertauminen und Sperrschutzmittel |
| C. Erkennen, Abschießen, Sprengen und Entschärfen von deutschen und fremden Minen und Sperrschutzmitteln |
| 1. Deutschland |
|
A. Minen mit Berührungszündung |
|
3. EMG |
|
|
|
Durchmesser des Gefäßes |
1,12 m |
|
Material und Wandstärke des Gefäßes |
Stahlblech 3,5 mm |
|
Ladung |
300 kg |
|
Zündung |
4 Bleikappen auf oberer Halbkugel. (Wir-kungsweise der Bleikappenzündung siehe Seite 11) An Stelle der 5. Bleikappe (Mitte oben) hat die EMG ein Auge für den Bojen-stander. Die untere Halbkugel hat keine Bleikappen. |
|

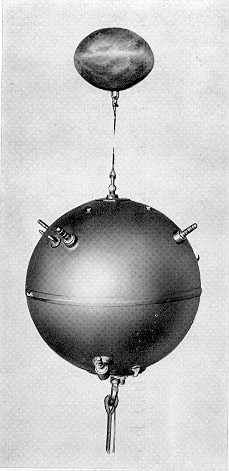

Beschreibung der EMG siehe EMC – einfach –. An mit Tarnanstrich versehener linsenför-miger Boje hängt an 2,5 m langem Stander EMC-Gefäß mit 4 Bleikappen, an welchem wie-derum an 5 m langem Stander das Ausgleichsgewicht hängt, welches das EMC-Gefäß so auf Tiefe zieht, daß von der ganzen Einrichtung nur die linsenförmige Boje eben aus dem Wasser heraussieht. Es ist also entweder nur die Boje zu sehen, oder, falls das Aus-gleichsgewicht abgerissen oder abgesprengt ist, auch das EMC-Gefäß, welches auf seiner oberen Halbkugel 4 Bleikappen trägt (an Stelle der 5. Bleikappe – Mitte oben – befindet sich ein Auge, an dem der 2,5 m lange Stander der Boje befestigt ist). Außerdem hat die EMG keinen Federpuffer, sondern der 5 m-Stander für das Ausgleichsgewicht ist direkt an der Zugstange befestigt. Die EMG ist abweichend von der EMC mit und ohne einge-setzte Entschärferfeder verwandt worden. Es muß daher stets angenommen wer-den, daß die angetriebene EMG scharf ist ! K.E. ist nicht eingebaut ! |
|
Abschießen der treibenden EMG |
|
Vorsicht ! K.E. (siehe S. 27) nicht eingebaut ! Gefäße zum Teil ohne E.E. (siehe S. 27) hergerichtet ! |
| Mine kann bei Treffen einer Bleikappe detonieren. Daher |
|
Mindestabstand 100 m einhalten ! Stets von Luvseite schießen ! |
| Auch Bojen abschießen ! |
|
Achtung ! Wenn nur Boje abgeschossen, EMC-Gefäß aber unbeschädigt, bleibt EMC-Gefäß 5 m über Grund, verankert am Ausgleichsgewicht, scharf stehen ! |
|
Sprengen oder Entschärfen der angetrieben EMG |
| Sprengen: Wie bei EMC – einfach –. |
| Entschärfen (nur wenn Sprengung an Ort und Stelle nicht möglich ist): |
|
Für das Entschärfen gelten die gleichen Grundsätze und Richlinien wie bei der EMC – ein-fach –. |
 |
