6. Mine A.T.L.P.MK. II (Egypt).

anit-tank-mine L.P. (= local pattern) Mark II (Egypt) (Mine A.T.L.P.MK. II).

Die Mine A.T.L.P.MK. II (Egypt) (Bild 72) ist ein flacher, runder Stahlbehälter mit beweg-lichem, von Haltebändern und einem Sicherungsring gehaltenen Druckdeckel.

Bild 72.
Mine A.T.L.P.MK. II (Egypt).

Bild 73.
Mine A.T.L.P.MK II (Egypt).

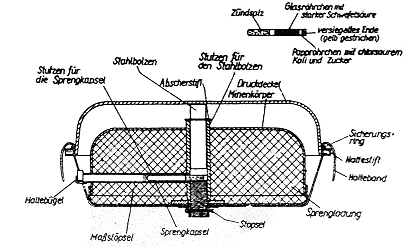

(Schnitt.)

Druckdeckel,

Minenkörper mit

Haltebändern,

Sicherungsring,

senkrechtem Stutzen für den Stahlbolzen,

waagerechtem Stutzen für die vorbereitete Sprengkapsel,

Sprengladung,

Zündvorrichtung.

Die Zündvorrichtung (Bild 73) besteht aus einem Stahlbolzen und einer vorbereiteten Sprengkapsel. Der Stahlbolzen wird senkrecht von oben in den dafür bestimmten Stutzen eingeführt und durch den Abscherstift gehalten. Von unten ist der Stutzen durch einen Stöpsel verschlossen, der bis zur Mündung des waagerechten Stutzens für die Spreng-kapsel reicht.

Als vorbereitete Sprengkapsel ist eine übliche Sprengkapsel, im vorderen Ende mit einem Pappröhrchen versehen, das eine Mischung von chlorsaurem Kali und Zucker und darin ein Glasröhrchen mit starker Schwefelsäure enthält. Das sonst offene Ende ist versiegelt und häufig gelb gestrichen. Die Sprengkapsel ist in den waagerechten Stutzen eingeführt und wird durch den Maßstöpsel so gehalten, daß sie mit ihrem vorderen (gelben) Ende unter dem Stahlbolzen liegt. Der Maßstöpsel wird durch den Haltebügel in seiner Lage gehalten.

Die Sprengkapsel ist wesentlich empfindlicher als die übliche englische Sprengkapsel.

Der Druckdeckel leigt auf dem Stahlbolzen unmittelbar auf und wird durch die Haltebänder in seiner Lage so gehalten, daß auch Fahrzeuge, die nur über den Rand der Mine fahren, durch Hebelwirkung den Stahlbolzen betätigen. Bei Belastung des Druckdeckels wird der Abscherstift abgeschert, der Stahlbolzen nach unten gedrückt, wobei er das Glasröhr-chen in der Sprengkapsel zertrümmert und die Mine zum Zerknall bringt.

Erforderliche Belastung 80–130 kg. Die große Gewichtsspanne ist durch die Hebelwirkung bedingt.

Aufnehmen.

Die Mine, die oft zum Schutze gegen Eindringen von Sand und Erde in einem Papier- oder Sandsack verlegt wird, ist vorsichtig freizulegen und anzuheben. Der Schutzsack ist ab-zunehmen, der Maßstöpsel vom Haltebügel vorsichtig freizumachen und herauszuziehen. Dann wird die Mine so weit schräg gestellt, bis die sehr empfindliche Sprengkapsel her-ausgleitet.

Dann wird der Maßstöpsel wieder eingesetzt, um zu verhindern, daß Sand oder Erde in den Sprengkapselstutzen eindringt.

Wiederverwenden.

Wird die Mine wieder verwendet, sind Abscherstift und Sprengkapsel auf einwandfreie Be-schaffenheit zu prüfen. Zum Prüfen des Abscherstiftes ist der Sicherungsring und der Deckel abzunehmen. Nicht einwandfreie Sprengkapseln oder Scherstifte sind zu vernich-ten.

Vor dem Verlegen wird die Sprengkapsel mit dem gelben Ende (der versiegelten Öffnung) zuerst eingesetzt und mit dem Maßstöpsel vorsichtig bis in die richtige Lage geschoben.

Falls sich der Maßstöpsel nicht ganz einführen läßt, ist der Stutzen verstopft oder der Abscherstift beschädigt. Die Mine ist dann zu vernichten.

Zum Schutz gegen Sand und Erde wird die Mine in einem Pappier- oder Sandsack und mit einer dünnen Transchicht verlegt.

Die Mine ist vor Wasser und Sonnebestrahlung zu schützen.
