Merkblatt über Russische Spreng- und Zündmittel, Minen und Zünder
2. Nachtrag
9. Gas-Tretmine

Ursprung: Gefangenenaussage.

Die Gas-Tret-Mine (Bild 177) wird gegen lebende Ziele verwendet.
Sie besteht aus:

dem Minenboden,

der Treibladung,

dem Gasbehälter (Inhalt Gelbkreuz oder Luisit),

der Sprengladung und

der Zündvorrichtung, bestehend aus:

dem Schlagbolzen mit Druckscheibe,

der Schlagbolzenfeder und

dem Zündhütchen.

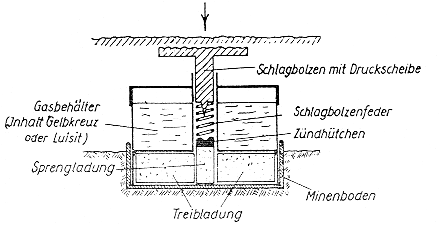

Bild 177.
Gas-Tret-Mine.

Wird die Mine belastet, bringt der an der Druckscheibe befestigte Schlagbolzen das Zünd-hütchen und durch dieses die Spreng- und die Treibladung zum Zerknall. Der Gasbehälter wird hochgeschleudert und zerplatzt.

Weitere Angaben fehlen, Wirkung ist zweifellos ähnlich wie bei der Gas-Spring-Mine.
