| Merkblatt über Russische Spreng- und Zündmittel, Minen und Zünder |
| 2. Nachtrag |
| 5. Mine 1941. |
|
Ursprung: Gefangenenaussage. |
|

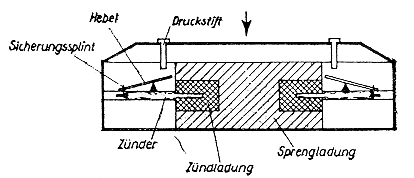

Die Mine 1941 (Bild 172) entspricht in ihrem Gesamtaufbau, Gewicht und in ihrer Wir-kungsweise der "hölzernen Kampfwagenmine" (vgl. Seite 59, Ziff. 10), jedoch wird die Zündung durch zwei im Minendeckel befindliche Bolzen ausgelöst, die durch Hebel einen der beiden oder beide vereinfachte Zünder betätigen. |
| Abmessungen: 20 X 20 X 7,5 cm. |
|
Bild 172. |
|
|
|
Zum Beseitigen der Mine wird sie vorsichtig freigelegt und, ohne Druck auf den Deckel auszuüben, herausgenommen, die Seitenbretter werden entfernt und der vereinfachte Zünder, nach Abheben des Sicherungsstiftes vom Hebel, mit der Sprengkapsel herausge-nommen. |
