| Merkblatt - Die Holzmine 42 mit Zugzünder 42 |
| B. Beschreibung |
|
2. |
Teile (Bild 2): |
| a) |
Holzkasten mit Tragegriff (Größe 31 X 31 X 12) enthaltend 3 Sprengstoffbehäl-ter. Rechts und links ist die Hauptladung verteilt, in der Mitte liegt die Übertra-gungsladung. |
|
| b) |
Deckel mit Aussparung für das Druckstück. |
|
| c) |
Auflager für den Z.Z. 42. |
|
| d) |
Scherleiste. |
|
| e) |
Druckstück mit Druckleiste. |
|
| f) |
Zugzünder 42 mit Sprengkapsel Nr. 8. |
| 3. |
Die Hauptladung besteht aus 5 kg gegossenem Sprengstoff (Bild 2) oder aus 2 x 12 Sprengkörpern 28 (Bild 3), die Übertragungsladung aus einem Sprengkörper 28, der mit Füllmaterial (1 oder 2 hölzerne Füllstücke und ein Holzspan oder ein Stück Pap-pe) festgeklemmt ist. |
| 4. |
Die Stirnseiten des Holzkastens und des Druckstückes sind rot gestrichen. Minen, die nicht mit rotem Anstrich geliefert werden, müssen von der Truppe nachträglich entsprechend gekennzeichnet werden. |
| 5. | Die Minen werden der Truppe unverpackt zugeführt. |
|

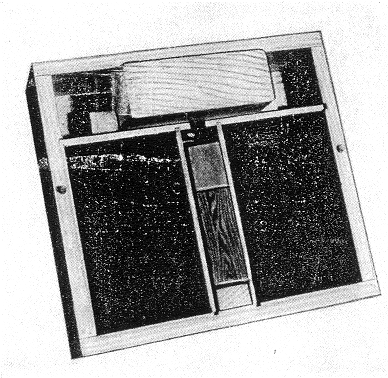

Bild 4 |
|
|
|
  |
