| Die Nebelmittel und ihre Handhabung, Heft 5 - Die Nebelkerze S und ihre Abwurfvorrichtung |
| C. Zündmittel |
|
5. Als Zündmittel der Nebelkerze S dienen der Zündschnuranzünder 29, Ausführung B, und die Zündladung N 2. |
|
6. Der Zündschnuranzünder 29, Ausführung B (Bild 3 und 4), besteht aus dem Oberteil mit Abreißring (a), Reibdraht (e) und Reibzündhütchen (f) und aus dem Unterteil mit Ge-winde (b) zum Einschrauben in das Zündladungsröhrchen. Eine Schutzkappe (c) dient als Abschluß gegen Feuchtigkeit bei der Lagerung. Zur Sicherung wird der Abreißring durch ein Sicherungsblech (d) am Zünderschaft festgehalten. |
| Der Zündschnuranzünder ist ein Reißzünder ohne Verzögerung. |
|
7. Die Zündladung N 2 (Bild 5) ist ein Aluminiumröhrchen (a), das mit dem Brandsatz (b) gefüllt ist. Als Abschluß dient ein Metallhütchen mit einer eingepreßten Anfeuerung (c). |
|
Das Aluminiumröhrchen ist zum Schutz der Anfeuerung gegen Feuchtigkeit mit einer Schutzkappe aus Pappe (d) verschlossen. |
|
Der schwarze Anstrich am unteren Ende (e) ist das Unterscheidungskennzeichen der Zündladung N 2 von der Sprengkapsel Nr. 8 (Pionierzündmittel) und der Zündladung N 1 (für Nebelkerze) mit weißem Anstrich. |
| Bild 3 | Bild 4 | ||||
|
|
|
||||
|
Zündschnuranzünder
29, |
Schnitt |
||||
| a | = | Oberteil mit Abreißring | d | = | Sicherungsblech |
| b | = | Unterteil mit Gewinde | e | = | Reibdraht |
| c | = | Schutzkappe | f | = | Reibzündhütchen |
|

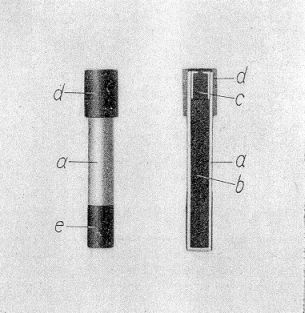

Bild 5 |
|
|
|
Zündladung N 2 (Schnitt) |
|
a = Aluminiumröhrchen |
|
|
