| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 19a |
|
Munition der |
|
s.F.H. 42 |

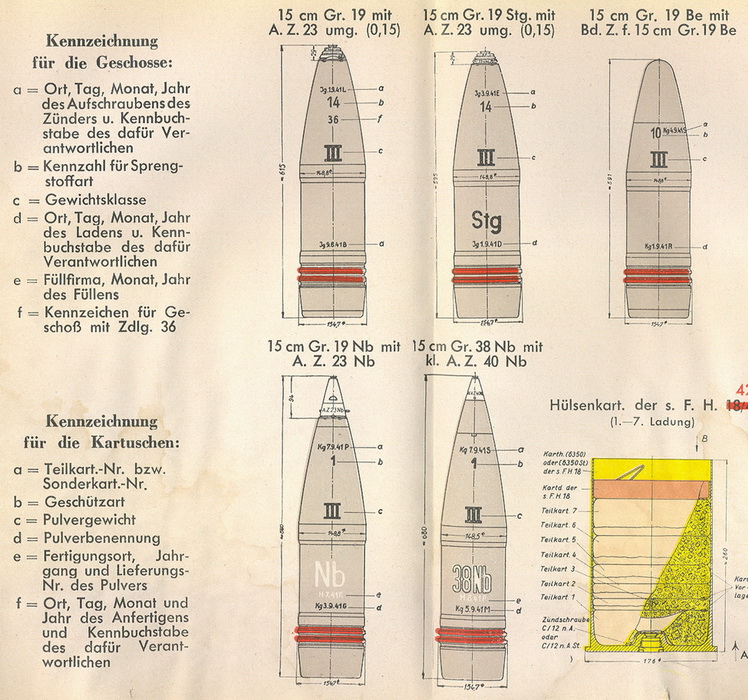

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäß. |
|
|
15 cm Gr. 19 |
A.Z. 23 (0,8) umg.1) |
Dopp.Z. S/60 s |
43,5 kg |
|
A.Z. 23 umg. m. 2 V.1) |
|||
|
|
A.Z. 23 umg. (0,15) |
|
|
|
15 cm Gr. 19 Stg |
" |
" |
43,5 kg |
|
15 cm Gr. 19 Nb |
A.Z. 23 Nb |
––– |
39,0 kg |
|
15 cm Gr. 19 Be |
Bd.Z. f. 15 cm Gr. 19 Be |
––– |
43,5 kg |
|
15 cm Gr. 38 Nb |
kl.A.Z. 40 Nb |
––– |
|
| B. Ladungsaufbau |
|
|
Pulvergewicht |
Pulverbenennung |
|
Teilkart. 1 |
10 g |
Nz.Man.N.P. (1,5 · 1,5) – Beiladung – |
|
|
untere Platte aus MN-Gewebe |
|
|
745 g |
Digl.Bl.P. – 10,5 – (10 · 10 · 0,2) |
|
|
|
untere Platte aus MN-Gewebe |
|
|
|
+ 20 g |
K2SO4 |
|
Teilkart. 2 |
115 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 3 |
145 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
|
+ 10 g |
K2SO4 |
|
Teilkart. 4 |
210 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 5 |
355 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
|
+ 10 g |
K2SO4 |
|
Teilkart. 6 |
495 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 7 |
655 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|

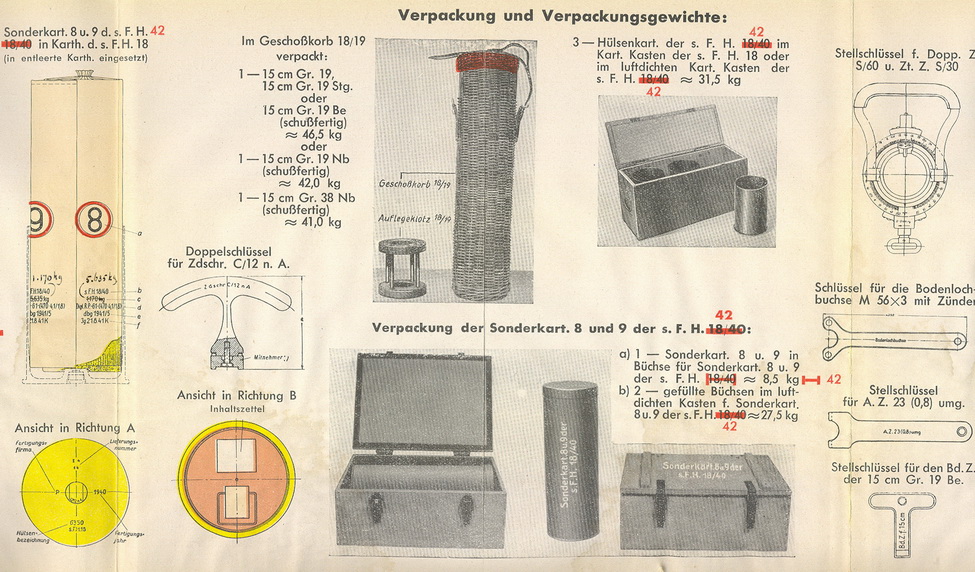

Sonderkart. 8 |
40 g |
Nz.Man.N.P. (1,5 · 1,5) – Beildg. – |
|
|
+ 5,635 kg |
Digl.R.P. – G1 – (470 · 4,1/1,8) |
|
Sonderkart. 9 |
1,170 kg |
Digl.R.P. – G1 – (470 · 4,1/1,8) |
| 1) Scheiden nach Aufbrauch aus. |
|
|
|
|
|
|
