| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 3 |
|
Munition des |
|
a) M 19 |
| A. Wurfgranaten und Zünder |
|
Wurfgranaten |
Zünder |
Schußtafelm. |
|||
|

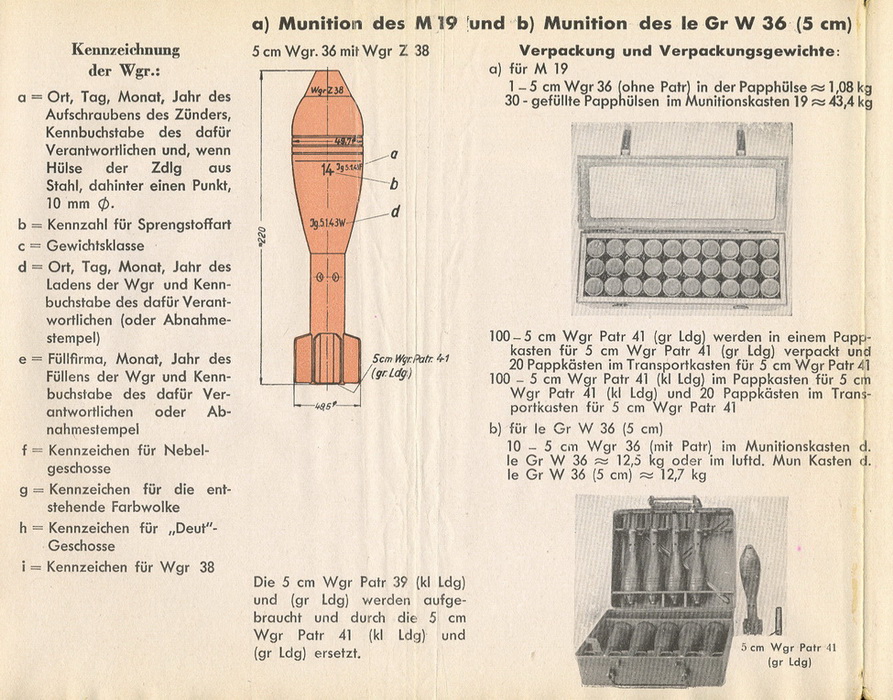

5 cm Wgr. 36 |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
Wgr.Z. T |
0,900 kg |
|

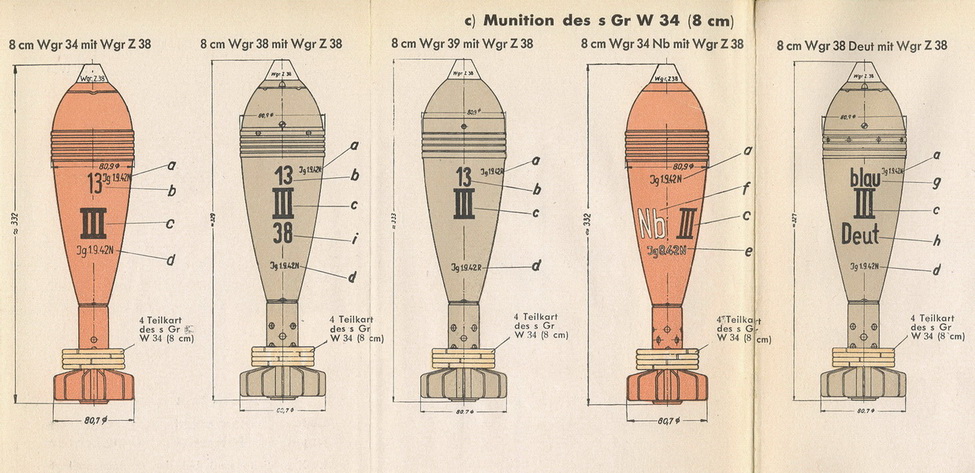

8 cm Wgr. 34 |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
Wgr.Z. T |
3,500 kg |
|
8 cm Wgr. 38 |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
––– |
3,500 kg |
|
8 cm Wgr. 39 |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
––– |
3,500 kg |
|
8 cm Wgr. 34 Nb |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
Wgr.Z. T |
3,500 kg |
|
8 cm Wgr. 38 Deut |
Wgr.Z. 38 |
Wgr.Z. 38 St. |
Wgr.Z. 38 C |
––– |
3,500 kg |
| B. Treibladungen |
| a) M 19 |
| Ladungsaufbau: |
| kl.Ldg. = 5 cm Wgr.Patr. 41 (kl.Ldg.) |
| gr.Ldg. = 5 cm Wgr.Patr. 41 (gr.Ldg.) |
|
Eine Patr. (kl.Ldg.) enthält: 1,65 g Nz.R.P. 2 x 2,3/1 |
|
(braune Patrh., rote Cellophanabdeckung, rotes Zündhütchen) |
|
Eine Patr. (gr.Ldg.) enthält: 4 g Nz.N.P. (1 · 1) |
|
(braune Patrh., grüne Cellophanabdeckung, grünes Zündhütchen). |
| b) le.Gr.W. 36 (5 cm) |
| Treibladung = 5 cm Wgr.Patr. 41 (gr.Ldg.) |
|
Eine Patrone (gr.Ldg.) enthält: 4 g Nz.N.P. (1 · 1) |
|
(br. Patrh., grüne Cellophanabdg., grünes Zündhütchen). |
| c) s.Gr.W. 34 (8 cm) |
| 1. Ldg. = 8 cm Wgr.Patr. 39 allein | |
| 2. Ldg. = Patrone + 1 Teilkart. | 4 Teilkart. als Zusatzladung |
| 3. Ldg. = Patrone + 2 Teilkart. | |
| 4. Ldg. = Patrone + 3 Teilkart. | |
| 5. Ldg. = Patrone + 4 Teilkart. |
|
Ein Patrone enthält: 10 g Ngl.Bl.P. (1 · 1 · 0,2) |
|
Eine Teilkart. enthält: 9 g Ngl.Rg.P. – 12,5 – (0,4 · 60/30). |
|
|
|
|
|
|
|
|
