D 50/8a; Kennblätter fremden Geräts, Heft 8b, Munition über 3,7 cm: Munition des 5 cm Gr W 205/3 (r)

Kennblätter fremden Geräts; Heft 8b - Munition über 3,7 cm

D 50/8b

Kennblätter fremden Geräts

Rußland

dtsch Kennummer:

Munition des 5 cm Gr W 205/3 (r) - russ 40 -

205/3 13 (r)

A. Geschosse und Zünder

dtsch Ben:
5 cm Wgr 206 (r)	5 cm Wgr 205 (r)
wo nötig erläutern mit:
– russ О - 822 –	– russ О - 822 Ш –

dtsch K Nr:
206 72 (r)	205 72 (r)

Farbanstrich: grau oder schwarz oder graphiert

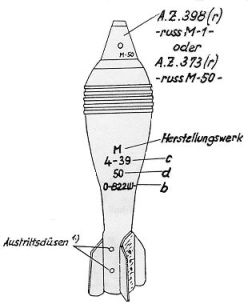

¹⁾ Es gibt Wgr, deren Austrittsdüsen 5 mm oder 5,8 mm groß sind. Wgr mit 5 mm Aus-trittsdüsen dürfen nur mit der Patrone zu 3,7 g. Wgr mit 5,8 mm Austrittsdüsen nur mit Patronen zu 4,5 g verfeuert werden.

dtsch Ben:
5 cm Wgr 204 (r)	5 cm Wgr 207 (r)
wo nötig erläutern mit:
– russ O - 822 A –	– russ ПУ - 822 –

dtsch K Nr:
201 72 (r)	207 72 (r)

Farbanstrich: grau oder schwarz oder phosphatiert

B. Treibladungen

dtsch Ben:
5 cm Wgr Patr 205 (r)

dtsch K Nr:
205 74 (r) 6

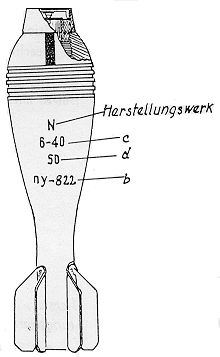

Erläuterungen der Kennzeichen:

b = Bezeichnung der Granate, c = Serie und Jahr der Laborierung, d = Kaliber

C. Verpackung

dtsch Ben:
Mun. Kasten 205/1 (r) – 7 Schuß d. 5 cm Gr W 205 (r) –	Mun. Kasten 205/2 (r) – 14 Schuß d. 5 cm Gr W 205 (r)
	Beschriftung an einer Seitenwand:¹⁾
	N 50 6 – 40 O – 822

dtsch K Nr:
205 79 (r) 811	205 79 (r) 812

1) Bei der Verwendung von Üb. Wgr:	N	50
	6 – 40	ПУ - 822

УЧЕБНО - ПРАКТИЕСКИЕ

Gewichtsangaben für die Munition	205/3 13 (r)
des 5 cm Gr W 205/3 (r) - russ 40 -

Lfd. Nr.	Benennung	Gewicht der Spreng- ladung	Ge- schoß- gewicht mit Zünder	Gewicht des ge- samten Schusses	Brutto- gewicht einer Verpak- kungs- einheit	Bemerkungen
Lfd. Nr.	Benennung	kg	kg	kg	kg	Bemerkungen
1	5 cm Wgr 204 (r) - russ O-822 A -	0,09	1,087²⁾	1,1	12,0	Verpackt zu 7 Schuß im Mun. Kasten 205/1 (r) aus Blech. Leergewicht 4,3 kg Es gibt auch noch den Mun. Kasten 205/2 (r) aus Holz für 14 Schuß. Leergewicht 9,5 kg
2	5 cm Wgr 205 (r) - russ O-822 Ш -	0,09	1,032²⁾	1,04¹⁾	12,0
3	5 cm Wgr 206 (r) - russ O-822 -	0,09	1,087²⁾	1,1	12,0

Anmerkung:	¹⁾	mit der Wgr Patr 205 (r)
	²⁾	mit dem A Z 398 (r) – russ М - 1 –, Zündergewicht 0,295 kg.
		Der A Z 373 (r) – russ М - 50 – wiegt 0,112 kg.

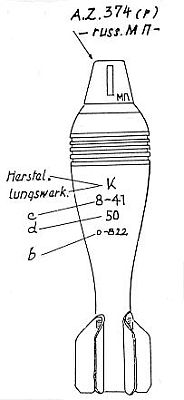

		Der A Z 374 (r) – russ МП – wiegt 0,082 kg.
