| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
England |
| dtsch K Nr: | ||
|
engl Ben: |
Cartridge
armour piercing 5,5 inch W. Mark I |
089 13 (e) 5 |
|
dtsch Ben: |
13,9 mm Patrone S. m. K. 895 (e) | |
wo nötig erläutern mit: |
– engl W Mk I – | |
|
Abk: |
13,9 mm Patr S. m. K. 895 (e) |
|
|
| Kaliber: | 13,9 mm | Kennzeichnung: |
| Grüne Ringfugenlackierung | ||

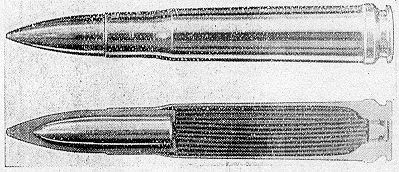

| Aufbau: | nickelfarbenes Geschoß |
| Patrone: | |
| Gewicht = 133 g | |
|
Länge = 134 mm |
|
| Geschoß: | Verwendungszweck: |
| Kupfernickelplattierter Flußstahlmantel | Zur Bekämpfung von gepanzerten Zielen |
| mit Bleihemd und Stahlkern (gehärtet) | |
| Gewicht = 60 g | |
|
Länge = 58,5 mm |
|
| Stahlkern: | |
| Gewicht = 37 g | |
| Länge = 49,3 mm | Anfangsgeschwindigkeit: |
| 760 m/sec. | |
| Hülse: | |
| Messinghülse mit Rille | |
|
Länge = 99 mm |
|
| Pulver: | |
| Cordite (63 x 1,5/0,5) | Waffe: |
|
Ladung = 12,6 g |
Pz.B. 782 (e) |
|
Durchschlagsleistung: |
|
|
Beschuß- entfernung |
Panzerplatte |
||
| Stärke | Festigkeit | Neigungswinkel | |
| 100 m | 20 mm | 125 - 125 kg/mm² | 90° |
| 200 m | 16 mm | 125 - 125 kg/mm² | 90° |
| 300 m | 15 mm | 125 - 125 kg/mm² | 90° |
| 100 m | 12 mm | 150 - 155 kg/mm² | 60° |
| 200 m | 11 mm | 150 - 155 kg/mm² | 60° |
| 300 m | 10 mm | 150 - 155 kg/mm² | 60° |
|

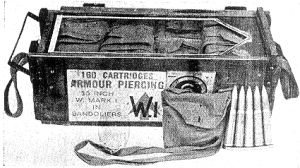

Verpackung: |
|
In grünen Holzkästen |
|
|
|
Patr Kasten 891 (e) |
|
|
