| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
England |
| dtsch K Nr: | ||
|
engl Ben: |
Cartridge
armour piercing 5 inch W. Mark I |
077 13 (e) 5 |
|
dtsch Ben: |
12,7 mm Patrone S. m. K. 775 (e) | |
wo nötig erläutern mit: |
– engl W Mk I – | |
|
Abk: |
12,7 mm Patr S. m. K. 775 (e) |
|
|
| Kaliber: | 12,7 mm | Kennzeichnung: |
| Grüne Ringfugenlackierung | ||

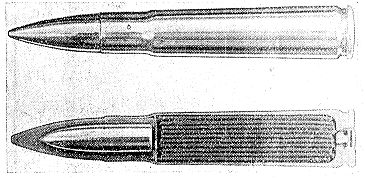

| Aufbau: | nickelfarbenes Geschoß |
|
Patrone: |
|
| Gewicht = 83 g | |
| Länge = 111 mm | |
| Verwendungszweck: | |
| Geschoß: | Zur Bekämpfung von Panzern |
| Nickelplattierter Flußstahlmantel | |
| mit gehärtetem Stahlkern | |
| Gewicht = 37 g | Waffen: |
| Länge = 46 mm | 12,7 mm MG 267 (e) |
| 12,7 mm Kpfwg = MG 367 (e) | |
| Hülse: | |
| Messinghülse mit Rille | |
|
Länge = 81 mm |
|
| Pulver: | |
| Stangenpulver 0,9 Ø x 55 mm | |
|
Ladung = 8,8 g |
|
|
Durchschlagsleistung: |
|
|
Beschuß- |
Panzerplatte |
||
| Stärke | Festigkeit | Neigungswinkel | |
| 100 m | 15 mm | 150 kg/mm² | 90° |
| 300 m | 11 mm | 150 kg/mm² | 90° |
| 100 m | 13,5 mm | 150 kg/mm² | 60° |
| 300 m | 9,5 mm | 150 kg/mm² | 60° |
|

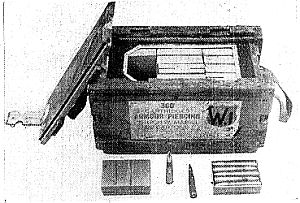

Verpackung: |
|
In grünen Holzkästen |
|
|
|
Patr Kasten 271 (e) |
|
|
