Die deutsche Abwurmunition |
Zeichn.-Nr. |
ZC 250 A |
Serie Q
Blatt 3 |
|
Begriff: Übungsbombe |
Einlagerung: Bombe mit |
||
Füllung: 6
Rauchladungen |
Gewicht d. Füllung: |
||
Gesamtgewicht: 250 kg |
Zünder: |
||
Abwurfwaffe: ETC
500, Schloß 500 |
|||
Hinweis auf Vorschriften: |
1. |
Verwendungszweck |
Die ZC 250 A, ZC 250 A weiß und ZC 250 C rot werden für den Bombenübungswurf bei Tage verwendet. Während die ZC 250 A (ohne Rauchladung) für den Übungs-wurf gegen Seeziele verwendet wird (aufsteigende Wasserfontäne markiert den Ein-schlag hinreichend), werden die beiden anderen Ausführungsarten für den Land-Übungszielwurf verwendet. |
|
2. |
Beschreibung |

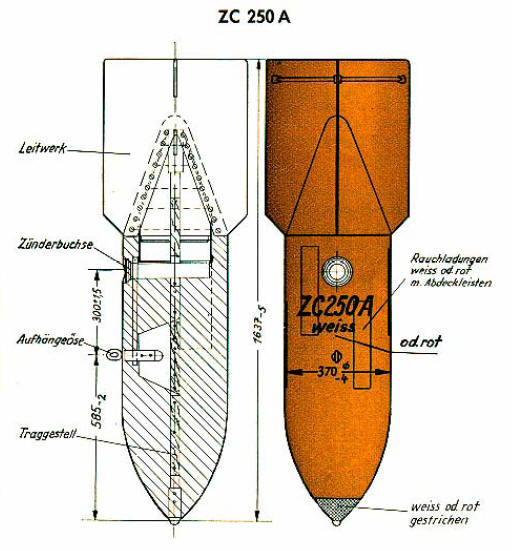

Der Bombenkörper besteht aus Zement. In den Zementkörper ist ein Flacheisen-Traggestell eingebracht, welches der Bombe eine gewisse Festigkeit gibt und die Gewinde für die horizontal bzw. vertikal einzuschraubende Aufhängeöse trägt. Ob-gleich die Bombe grundsätzlich ohne Zünder geworfen wird, ist, mit Rücksicht auf besondere Übungsbelange, eine Zünderaufnahme vorgesehen. |
|
Am Umfang des Bombenkörpers sind 6 Schlitze für das Einsetzen von Rot- bzw. Weiß-Rauchladungen angebracht. Die Rauchladungen zerschellen beim Aufschlag, markieren diesen und ermöglichen somit die Vermessung des Bombeneinschlages. |
|
Die Außenform, das Gewicht und die Schwerpunktlage der ZC 250 A entsprechen der SC 250. |
|
3. |
Kennzeichnung |
Die Bombe hat beigegrauen Anstrich. Auf zwei gegenüberliegenden Stellen ist auf dem Bombenkörper aufschabloniert: |
a) | bei Bomben ohne Rauchladung | ZC 250 C | |
b) | bei Bomben mit Weiß-Rauchladung | ZC 250 C weiß |
|
c) | bei Bomben mit Rot-Rauchladung | ZC 250 C rot |
Der vordere Teil der Bombenspitze ist bei eingebauten Weiß- bzw. Rot- Rauchladun-gen weiß bzw. rot gestrichen. |
|
4. | Verpackung |
Die Zementbomben werden in den Transportkästen und Transportgestellen der scharfen Munition verpackt. |
|
5. |
Lagerung und Behandlung |
Die Zementbomben sind bei der Lagerung weitgehendst gegen Witterungseinflüsse zu schützen. Um Beschädigungen zu vermeiden, sind beim Lagern zwischen die ein-zelnen Lagen Holzleisten zu legen. Zur Vermeidung von Leitwerksbeschädigungen und Zementabbröckelungen sind die Bomben beim Umlagern und Transport schonend zu behandeln. Beschädigte Bombenkörper sowie verbogene Leitwerke verschlech-tern die Ballistik und ergeben große Ablagen im Ziel. |
|
Das Beladen beschädigter Bomben ist verboten. |
|
